Отладочный набор Microchip DM182015-1
DM182015-1 - 8-Bit Wireless Development Kit – 2.4 GHz MRF24J40 – оценочный и отладочный набор для разработчиков беспроводных приложений EEE 802.15.4 диапазона 2.4 Ггц и включает в себя все аппаратные и программные средства, необходимые для быстрой разработки приложений.
![]() 13 предложений от 13 поставщиков Набор разработчика и версия для разработки, 8Bit Wireless Development Kit - 2.4GHz IEEE 802.15.4 Wireless Connectivity | |||
DM182015-1 Microchip | 520 ₽ | ||
DM182015-1 Microchip | 30 458 ₽ | ||
DM182015-1 Microchip | 33 565 ₽ | ||
DM182015-1 Microchip | по запросу |
Подробное описание
Основой комплекта является модуль трансивера MRF24J40 и семейство микроконтроллеров

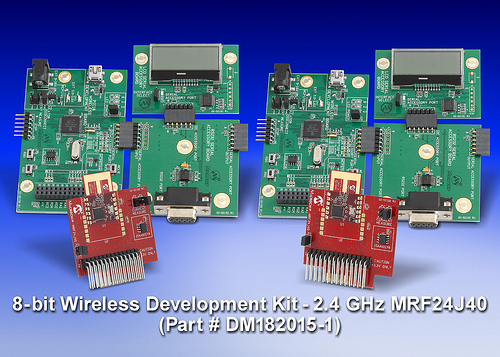

В состав набора входит:
- две отладочные платы на базе микроконтроллеров семейства PIC18;
- две дочерние платы PICtail на базе трансивера MRF24J40;
- две дополнительные платы расширения возможностей – коммуникация по RS232;
- две дополнительные платы с установленным ЖК дисплеем.
Отладочные платы снабжены 28-выводным коннектором для подключения дочерних плат.
Сами дочерние платы выполнены на базе трансивера MRF24J40, который поддерживает работу в диапазоне 2.4 ГГц и отвечает стандарту IEEE 802.15.4., поддерживает работу с протоколами ZigBee и MiWi, имеет низкое энергопотребление и аппаратный механизм шифрования AES-128.
Работа с устройством осуществляется по 4-проводному интерфейсу SPI.
Дополнительные платы, входящие в состав набора, предназначены для расширения возможностей разрабатываемого приложения, организации коммуникации по интерфейсу RS232 и визуализации пользовательских данных.
Отличительные особенности:
- отладочная плата на базе микроконтроллера PIC18F46J50:
- установлены все необходимые внешние компоненты;
- установлена дополнительная память EEPROM с интерфейсом I2C;
- интерфейс USB;
- коннектор внешнего питания, регулятор напряжения;
- установлен датчик температуры;
- коннектор для подключения дочерних плат;
- коннектор для внутрисхемного программирования;
- коннектор для подключения платы расширения (последовательный порт);
- пользовательсие светодиоды, кнопки;
- предустановленное демонстрационное ПО;
- дочерняя плата PICtail Plus:
- выполнена на базе трансивера MRF24J40:
- полностью завершенный радиочип с поддержкой стандарта IEEE 802.15.4;
- поддержка протоколов ZigBee и MiWi;
- интерфейс SPI;
- скорость передачи данных 1 и 2 Мбит/с;
- диапазон частот: 2400 ГГц – 2483.5 ГГц;
- 14 каналов;
- типовая чувствительность -91 дБм
- интегрированный осциллятор 20 МГц и 32768 Гц;
- низкое энергопотребление;
- аппаратный механизм шифрования AES-128;
- специальный коннектор для подключения к отладочной плате;
- питание 3.3 В от отладочной платы;
- установлен коннектор для измерения потребляемого тока;
- выполнена на базе трансивера MRF24J40:
- плата расширения - интерфейс RS232:
- установлена микросхема преобразования логических уровней;
- порт и коннектор RS232;
- порт I2C;
- автоматический режим Sleep;
- плата расширения с ЖК дисплеем:
- установлен контроллер PIC24F16KA101;
- установлен двухстрочный ЖК дисплей (32 символа);
- автоматическое управление контрастностью;
- автоматическое управление подсветкой;
- стандартный коммуникационный протокол;
- питание 2.6 В – 3.6 В;
- режимы пониженного энергопотребления;
- возможность выбора коммуникационного интерфейса: SPI или I2C совместимый;
- полная программная и техническая поддержка.
Основные параметры
Параметр
|
Значение
|
Интерфейс подключения
|
USB / RS232
|
Ядро базового компонента
|
PICmicro
|
Разрядность, бит
|
8
|
Базовый компонент
|
PIC18F46J50
MRF24J40 |
Вспомогательный компонент
|
PIC24F16KA101
24LC256 MCP9700AT MCP1703T |
Рабочий диапазон, МГц
|
2400 ГГц – 2483.5
|
Протокол
|
IEEE 802.15.4
|
Скорость передачи данных, Мбит/с
|
1 / 2
|
Целевое напряжение, В
|
3.3
|
Напряжение питания, В
|
3.3
|
Источник питания
|
USB / внешний
|
Комплектация
- Две отладочные платы на базе PIC18F46J50
- Две дочерние платы PICtail Plus на базе трансивера MRF24J40
- Две платы расширения с интерфейсом RS232
- Две платы расширения с ЖК дисплеем
- Набор кабелей (два кабеля Mini B USB, два кабеля RS232)
Принципиальная схема отладочной платы
Принципиальная схема платы расширения с интерфейсом RS232
Принципиальная схема платы расширения с ЖК дисплеем
