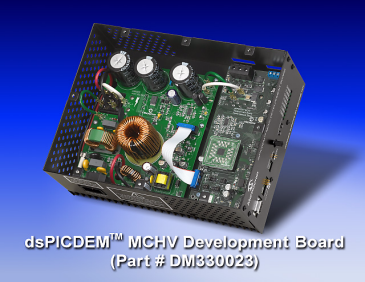

Отладочная система Microchip dsPICDEM MCHV (DM330023)

Купить DM330023 на РадиоЛоцман.Цены — от 18 до 264 268 ₽ 14 предложений от 12 поставщиков Макетные платы и комплекты - PIC / DSPIC dsPICDEM MCHV Power Module
AllElco Electronics Весь мир	DM330023-2 Microchip	27 192 ₽	Купить
IC Home Весь мир	DM330023-2 Microchip	78 816 ₽	Купить
Компонентс Ру Россия	DM330023 Microchip	от 132 300 ₽	Купить
Кремний Россия и страны СНГ	DM330023 Microchip	по запросу	Купить

Подробное описание

Система разработана для управления безколлекторными двигателями постоянного тока (BLDC), PMSM двигателями и асинхронными двигателями переменного тока (ASIM) с поддержкой различных алгоритмов управления. Этот гибкий и эффективный инструмент может иметь несколько конфигураций для использования со специализированными цифровыми сигнальными контроллерами.

Система поддерживает семейство dsPIC33F со встроенными функциями управления двигателями и предоставляет два варианта подключения: или микркоонтроллер в 28-выводном корпусе SOIC или 100-выводный подключаемый процессорный модуль.

В состав системы входит трехфазная силовая часть, которая содержит инвертор и схему выходного драйвера, а также содержит схему корректора коэффициента мощности, что позволяет реализовать различные алгоритмы управления электродвигателями.
Номинальный постоянный ток инвертора 6.5 А. Система идеальна для управления стандартным асинхронным трехфазным двигателем мощностью до 1.4 кВт или промышленным серводвигателем с немного большей мощностью. Силовая часть системы позволяет подключать другие типы двигателей и электрическую нагрузку, которые не превышают максимальную мощность инвертора и, которые являются большей частью индуктивной нагрузкой.

Отличительные особенности:

• коррекция коэффициента мощности:
  • максимальная выходная мощность 1000 Вт при напряжении 400 В;
  • входное переменное напряжение в диапазоне 85 В – 265 В;
  • схема обратной связи по току, детектор перехода через 0;
  • измерение входного переменного напряжения;
  • измерение выходного постоянного напряжения, схема защиты;
• встроенный источник питания:
  • выходное напряжение 15 В, выходная мощность 11 Вт;
  • выходное напряжение 3.3 В, выходная мощность 2 Вт;
• дополнительные схемы защиты:
  • предохранитель 250 В/15 А;
  • токоограничитель;
  • фильтр импульсных помех;
• интерфейс управления двигателями:
  • трехфазный инвертор 400 В/6.5А;
  • датчик Холла и интерфейс квадратурного энкодера;
  • все возможности для реализации различных алгоритмов управления;
  • схема защиты от перегрузки по току;
• изолированные входные/выходные средства управления;
• в комплекте процессорный модуль на базе dsPIC33FJ32MC304;
• изолированные коммуникационные порты: USB и RS232;
• светодиодные индикаторы на ШИМ выходах;
• встроенный изолированный программатор/отладчик;
• поддержка отладки в реальном времени;
• поддержка 28-, 44- и 100-выводных dsPIC33F;
• компактный дизайн и бесплатное программное обеспечение.

Основные параметры

Комплектация:

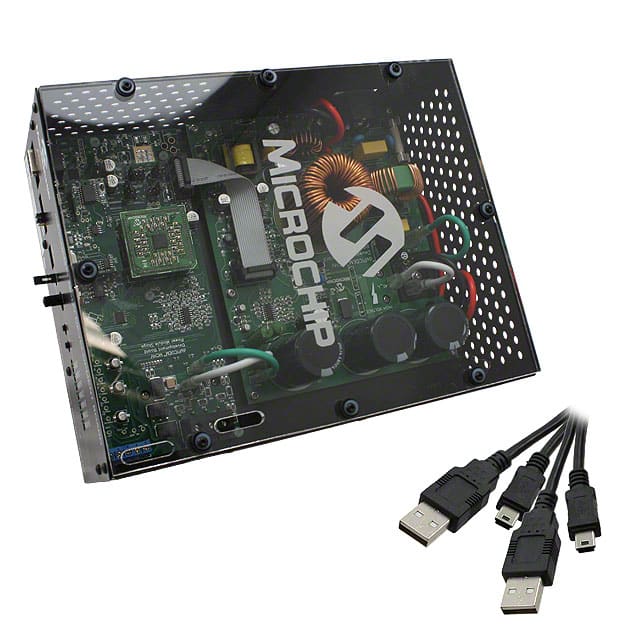

1. Отладочная плата dsPICDEM MCHV
2. Кабель USB
3. Диск с ПО, документацией, руководством пользователя

Руковдство пользователя и прицнипиальная схема отладочной платы
