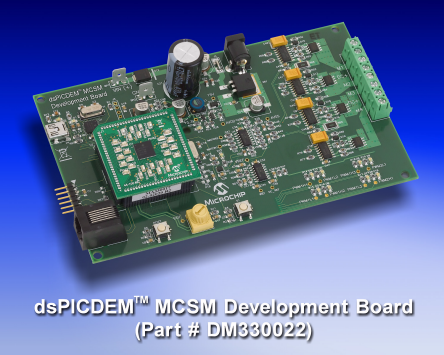

Отладочная плата Microchip dsPICDEM MCSM (DM330022)

Купить DM330022 на РадиоЛоцман.Цены — от 6 782 до 1 558 641 ₽ 14 предложений от 14 поставщиков Комплекты Эталонных Дизайнов (RDK) и Специального Применения
AllElco Electronics Весь мир	DM330022-1 Microchip	6 782 ₽	Купить
IC Home Весь мир	DM330022-1 Microchip	15 726 ₽	Купить
Зенер Россия и страны ТС	DM330022-1	56 375 ₽	Купить
Кремний Россия и страны СНГ	DM330022 Microchip	по запросу	Купить

Подробное описание

Поддерживается управление в режиме без обратной связи и режим с обратной связью (контроль тока). Аппаратная часть разработана с таким расчетом, что не требуется каких-либо изменений в схеме при подключении 8-, 6- или 4-проводных шаговых двигателей.

Отладочная плата может быть сконфигурирована различными путями с целью поддержки специализированных цифровых сигнальных контроллеров dsPIC33F для управления электроприводами. К палате возможно подключение контроллеров в 28-выводном корпусе SOIC или 100-выводного процессорного модуля. В комплект входит процессорный модуль на базе dsPIC33FJ32MC204 (MA330017).

Плата снабжена различными узлами, которые позволяют реализовать следующие функции:

• управление двумя двигателями с помощью двух полномостовых инверторов;
• измерение параметров обратной связи и других аналоговых сигналов (ток, постоянное напряжение, сигнал с потенциометра, сигналы ошибки);
• коммуникация с Host компьютером или с внешним устройством по USB.

Компания предлагает два варианта заказа данного отладочного инструмента: отладочная плата dsPICDEM MCSM (DM330022) и отладочный набор dsPICDEM MCSM (DV330021).

Отличительные особенности:

• интерфейсы управления шаговыми двигателями:
  • два полномостовых инвертора;
  • двухфазный датчик тока;
  • датчик напряжения;
  • защита от перегрузки по току;
• встроенный источник питания:
  • источник с выходным напряжением 15 В, выходная мощность 11 Вт;
  • источник с выходным напряжением 3.3 В, выходная мощность 2 Вт;
• варианты питания платы:
  • общий коннектор для подключения к источнику питания 24 В для питания контроллера и силовой части;
  • вспомогательные коннекторы для питания силовой части;
• пользовательский интерфейс:
  • пользовательская кнопка;
  • кнопка сброса;
  • потенциометр 10 кОм;
  • светодиоды на ШИМ выходах;
  • светодиодный индикатор перегрузки по току;
• коммуникационные порты:
  • мост UART-USB;
• интерфейсы программирования:
  • коннектор ICSP для программирования контроллера dsPIC;
  • коннектор RJ11 для программирования контроллера dsPIC;
  • коннектор ICSP для программирования микроконтроллера PIC18LF2450 (USB-UART);
• поддержка подключения к плате процессорных модулей или 28-выводных контроллеров в корпусе SOIC;
• в комплекте процессорный модуль на базе dsPIC33FJ32MC204;
• полная программная и техническая поддержка, демонстрационные приложения и исходные коды.

Основные параметры

Комплектация:

1. Отладочная плата dsPICDEM MCSM
2. Процессорный модуль dsPIC33FJ32MC204
3. Кабель USB
4. Диск с ПО, примерами, руководством пользователя, технической документацией.

Руководство пользователя и принципиальная схема отладочной платы
