Отладочная плата eugenemcu.ru STM32FQS1

STM32FQS1 – отладочная плата на базе 32-разрядного микроконтроллера STMicroelectronics семейства STM32 STM32F103.

Сравнительное тестирование аккумуляторов EVE Energy и Samsung типоразмера 18650

Подробное описание

Плата имеет богатую периферию и предназначена для разработки различных коммуникационных приложений, систем автоматики и сбора данных.

Возможна различная комплектация платы и набора периферийных опция платы. Возможна установка любого микроконтроллера серии STM32F103 в корпусе LQFP64, по отдельному запросу микроконтроллеров STM32F105, STM32F107 или STM32F2XX.

Отладочная плата STM32 FQS1 в полной комплектации предоставляет следующие возможности:

  • Обмен с персональным компьютером через:
    • аппаратный интерфейс RS232;
    • аппаратный интерфейс USB;
    • виртуальный COM-порт (FT232 "поверх" интерфейса USB).
  • Питание от интерфейса USB или внешнего источника 5...32В.
  • Программирование и отладка через интерфейсы JTAG, SWD.
  • Программирование через интерфейс UART без использования специального программатора.
  • Подключение SD-карты (интерфейс SDIO).
  • Внешняя энергонезависимая память с интерфейсом I2C.
  • Драйвер интерфейса CAN.
  • Простое подключение внешнего символьного LCD-модуля через разъем PLD16, с возможностью:
    • регулировки контрастности, управления подсветкой;
    • выбора напряжения питания ЖК 3,3/5V ;
    • выбора разводки цепей питания ЖК (конструктивы A,B,C или D).
  • Четыре светодиодных индикатора.
  • Четыре пользовательских кнопки, а также дополнительные кнопки для аппаратного сброса МК и активации встроенного загрузчика.
  • Часовой кварцевый резонатор и разъем для подключения батареи RTC.
  • Все порты микроконтроллера доступны на отдельных разъемах и продублированы на специализированных разъемах UART/I2C, SPI1/SPI2, DAC.
  • Подстроечный резистор для тестирования входов АЦП.
  • Дополнительное макетное поле для корпусов DIP, SOIC и LQFP48 [STM32F100C4T6B (LQFP48) 0,99$].
  • Возможность установки микроконтроллеров серии STM32F200.

Отладочная плата STM32FQS1

Основные параметры

Параметр
Значение
Интерфейс подключения
USB / RS232 / JTAG
Ядро базового элемента
STM32
Базовый компонент
STM32F103RXXX
Разрядность, бит
32
Вспомогательный компонент
MAX3051
M24C64
FT232RL
ADM3202ARNZ
Целевое напряжение, В
3.3 / 5.0
Напряжение питания, В
5.0
Источник питания
внешний / USB

Комплектация:

  1. Отладочная плата STM32FQS1

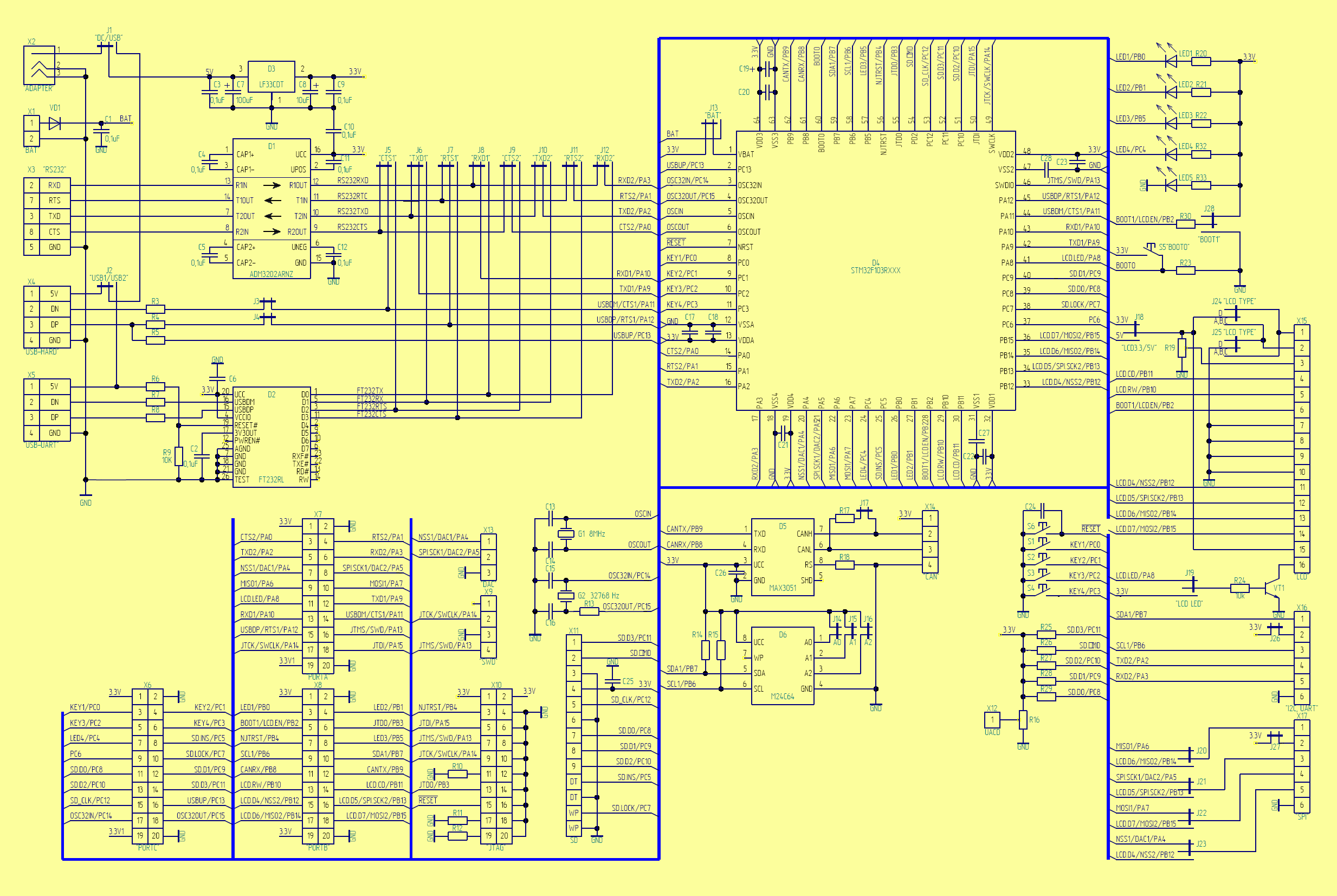

Принцпиальная схема отладочной платы

eugenemcu.ru
