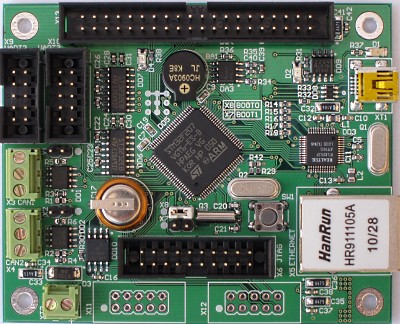

Встраиваемый модуль Терраэлектроника TE-STM32F207 "Мурена"

Подробное описание

Примененный микроконтроллер имеет ядро Cortex-M3, порты USB OTG и Ethernet, два порта CAN. Максимальная тактовая частота микроконтроллера составляет 120 МГц, быстродействие трех 12-разрядных АЦП – 2 MSPS (6 MSPS при групповой работе). Эти параметры, вместе с увеличенной памятью программ и данных, открывают новые возможности управления и обработки сигналов с помощью микроконтроллеров семейства STM32 F2.

Отличительные особенности:

• микроконтроллер STM32F207VGT6: 120 МГц Cortex-M3, 1 Mбайт Flash-памяти программ, 128 Кбайт ОЗУ, три 12-разрядных АЦП, два 12-разрядных ЦАП, Ethernet MAC 10/100, USB OTG, 2×CAN, 5×USART, 3×SPI, I2C, SDIO, корпус LQFP100;
• SPI Flash-память AT45DB161D (16 Мбит);
• разъем и драйвер порта Ethernet;
• разъем порта USB OTG;
• 2 разъема и драйверы портов CAN;
• 2 разъема портов RS-232;
• разъем JTAG;
• аудио-усилитель и динамик;
• 31 линия портов микроконтроллера выведена на разъем;
• разъем питания +7.5 … 9.0 В;
• размеры платы модуля 85×70 мм.

На CD, входящем в комплект поставки, записаны проекты демо-программ для систем IAR и Eclipse/GCC.

Комплектация:

1. плата TE-STM32F207;
2. CD с документацией и программным обеспечением;
3. «Руководство пользователя» в печатном виде.

Принципиальная схема модуля TE-STM32F207

Варианты написания:

TESTM32F207, TE STM32F207
