Плата расширения для платформы chipKIT Digilent TDGL006
| Производитель | Digilent |
| Серия | chipKIT |
| Модель | chipKIT Network Shield, TDGL006 |

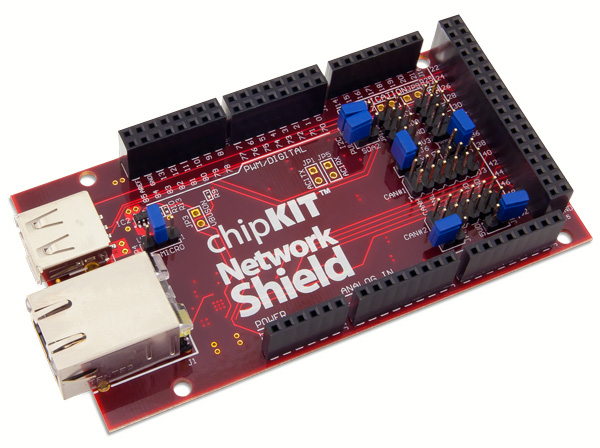

TDGL006 - chipKIT Network Shield – плата расширения для Arduino-совместимой платформы chipKIT, которая предоставляет основные возможности ввода/вывода информации.
Цены
 Купить chipKIT на РадиоЛоцман.Цены — от 778 до 118 992 ₽25 предложений от 8 поставщиков Вставной лист, упаковка из 5, SMD толстопленочные резисторы | |||
| MCINSERT-CHIPKIT Multicomp | 778 ₽ | ||
| MCINSERT-CHIPKIT Multicomp | 1 019 ₽ | ||
| MCINSERT-CHIPKIT Multicomp Pro | от 2 064 ₽ | ||
| MCINSERT-CHIPKIT Multicomp | от 2 265 ₽ | ||
Подробное описание
Плата предназначена для совместного использования с платформой chipKIT MAX32. Плата предоставляет расширенные возможности коммуникации, которые могут быть реализованы с помощью микроконтроллера PIC32MX795F512L (установлен на плате chipKIT MAX32).
Предоставляемые интерфейсы:
- 10/100 Мбит/с Ethernet PHY, который позволяет оргнизовать коммуникацию по Ethernet сети., USB 2.0 OTG;
- контроллер USB 2.0 OTG, на базе которого можно реализовать USB Host, USB Device или OTG;
- два канала CAN интерфейса.
Дополнительно, плата имеет установленную память EEPROM с интерфейсом I2C и кварцевый резонатор 32 кГц, который может использоваться для реализации часов реального времени на базе микроконтроллера.
Форм-фактор платы расширения соответствует форм-фактору отладочной платформы
Отличительные особенности:
- плата расширения для совместного использования с отладочной платформой chipKIT MAX32;
- плата расширения изготовлена в форм-факторе отладочной плаформы;
- установлен Ethernet контроллер 10/100 Мбит/с;
- коннектор Ethernet;
- контроллер USB 2.0 OTG, коннекторы USB Host, USB Device;
- установлено два трансивера CAN, 12-выводный коннектор интерфейса CAN;
- два коннекторы с сигналами интерфейса I2C для возможности подключения внешних устройств к шине;
- установлена EEPROM 256 Кбит с интерфейсом I2C;
- джамперы для управления USB Host;
- установлен кварцевый резонатор 32 кГц для реализации часов реального времени;
- коннектор для подключения аналоговых сигналов;
- коннекторы с сигналами цифровых линий ввода/вывода;
- коннектор для подключения внешнего питания;
- полная программная поддержка.
Основные параметры
|
Параметр
|
Значение
|
|
Интерфейс подключения
|
отладочная плата
chipKIT MAX32 |
|
Ядро базового элемента
|
PIC32 (MIPS32 M4K)
|
|
Базовый компонент
|
PIC32MX320F128H
|
|
Разрядность, бит
|
32
|
|
Вспомогательный компонент
|
24LC256
LAN8720 MCP2551 TPS2051B |
|
Целевое напряжение, В
|
3.3 / 5.0
|
|
Напряжение питания, В
|
3.3 / 5.0
|
|
Источник питания
|
внешний / отладочная плата
|
Комплектация:
- Плата расширения chipKIT Network Shield
Принципиальная схема платы расширения chipKIT Network Shield
Основные параметры набора или платы
| Параметр | Значение |
|---|---|
| Производитель базового компонента | Microchip |
| Ядро | PIC32MX |
| Разрядность, бит | 32 |
| Поддерживаемые семейства | PIC32MX |
| Периферия платы |
|
