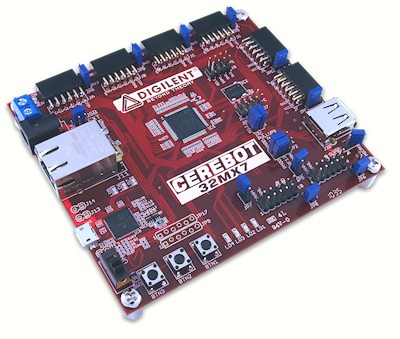

Отладочная плата Digilent DL-Cerebot 32MX7
Cerebot 32MX7 – полнофункциональная отладочная плата на базе 32-битного микроконтроллера Microchip PIC32NX795F512L, которая предназначена для разработки встраиваемых систем управления и контроля и коммуникационных приложений.
| DL-CEREBOT PLUS Digilent | по запросу | ||
Подробное описание
Идеальна для студентов и образовательных учреждений. Универсальный дизайн платы и программируемый микроконтроллер позволяет получить доступ ко всем периферийным устройствам на плате и использовать плату в различных целях.
На плате имеется большое количество коннекторов с сигналами линий ввода/вывода, имеет возможность питания от различных источников. Сетевые и коммуникационные возможности включают в себя: 10/100 Ethernet, полноскоростной USB 2.0 OTG, два канала CAN, два канала I2C, до трех портов UART и до трех портов SPI.
Работу с платой поддерживает интегрированная среда разработки MPLAB, однако плата имеет встроенную систему программирования и отладки микроконтроллера. Кроме того плата позволяет подключать периферийные модули расширения серии Pmod, которые позволяют расширить функционал платы.
Отличительные особенности:
- полнофункциональная, высокоинтегрированная отладочная плата;
- установлен микроконтроллер PIC32MX795F512L:
- ядро MIPS32 M4K, рабочая частота до 80 МГц;
- 512 КБайт Flash-память, 128 КБайт SRAM;
- пять 16-битных таймеров, до 5 каналов ШИМ;
- часы реального времени;
- коммуникационные интерфейсы: USB 2.0, 2×CAN, 4×SPI, 5×I2C, 6×UART;
- 16-канальный 10-битный АЦП;
- встроенная система программирования и отладки, возможность использования платы без MPLAB;
- память EEPROM 256 Кбит;
- конекторы расширения для подключения периферийных модулей;
- интерфейс и порт Ethernet 10/100;
- два канала CAN;
- полноскоростной USB 2.0 OTG, возможность организации USB Device, USB Host;
- коннекторы с сигналами линий ввода/вывода;
- конфигурирование основных параметров с помощью джамперов;
- пользовательские светодиоды, кнопки;
- несколько вариантов питания платы, схема регулятора напряжения для питания микроконтроллера и периферии;
- ESD защита и защита от короткого замыкания на всех линиях ввода/вывода;
- полная программная поддержка.
Основные параметры
|
Параметр
|
Значение
|
|
Интерфейс подключения
|
USB
|
|
Ядро базового элемента
|
MIPS32 M4K
|
|
Базовый компонент
|
PIC32MX795F512
|
|
Разрядность, бит
|
32
|
|
Вспомогательный компонент
|
24LC256
MCP2551 LAN8720 MCP1726MF-ADJ MCP18010T |
|
Целевое напряжение, В
|
3.3 / 5.0
|
|
Напряжение питания, В
|
5.0
|
|
Источник питания
|
USB / внешний
|
Комплектация:
- Отладочная плата Cerebot 32MX7
- Кабель USB
Принципиальная схема отладочной платы
