Оценочный набор Texas Instruments EKT-LM4F232

Подробное описание

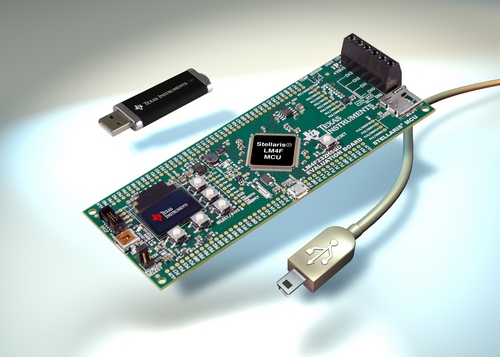

В состав набора входит оценочная плата на базе микроконтроллера LM4F232, которая снабжена коммуникационными интерфейсами USB OTG/Host/Device, CAN, а также имеется аналоговая периферия и средства пользовательского интерфейса, включая цветной графический ЖК дисплей с разрешением 96×64 точки.

Плата имеет резервный источник питания – батарея 3 В - для демонстрации низкого потребления микроконтроллера в режиме Hibernate. По периметру платы имеются контакты с сигналами линий ввода/вывода микроконтроллера, что позволит подключать дополнительные внешние устройства и организовать прототипирование системы.

В состав набора входит Flash-накопитель с документацией и инструменты разработки и отладки ПО от компании Code Red Technologies. Дополнительно, имеется большое количество примеров программ с исходными кодами, что позволяет быстро приступить к разработке приложений.

Отличительные особенности:

• высокоинтегрированная оценочная плата:
  • установлен микроконтроллер Stellaris LM4F232H5QD:
    • ядро Cortex-M4F, рабочая частота до 80 МГц;
    • модуль вычислений с плавающей точкой;
    • встроенная Flash-память 256 КБайт, SRAM – 32 КБайт;
    • контроллер USB OTG/Host/Device;
    • контроллер интерфейса CAN;
    • 8 модулей UART;
    • 4 канала SSI/SPI, 6-канальный контроллер интерфейса I2C;
    • 24-канальный 12-битный АЦП;
    • 16-канальный ШИМ, два входа квадратурного энкодера;
    • режимы пониженного энергопотребления;
    • корпус: 144-выводный LQFP;
  • установлен цветной ЖК дисплей с разрешением 96×64 точки;
  • коннектор USB Micro-AB;
  • слот для карт памяти microSD;
  • коннекторы для подключения внешних аналоговых сенсоров и аналоговой периферии;
  • прецизионная схема источника опорного напряжения 3.0 В для аналого-цифровых преобразований;
  • установлен температурный сенсор, 3-осевой акселерометр;
  • контакты по периметру платы с сигналами линий ввода/вывода для быстрого прототипирования;
  • пять пользовательских кнопок (кнопки навигации), пользовательский светодиод;
  • интерфейс и коннектор отладки и программирования JTAG;
• полная программная поддержка:
• программные инструменты разработки и отладки ПО от компании Texas Instruments (Code Composer Studio);
• примеры приложений с исходными кодами.

Основные параметры

Комплектация:

1. Оценочная плата
2. Flash-накопитель с ПО и примерами
3. Кабель USB

Варианты написания:

EKTLM4F232, EKT LM4F232
