Оценочный набор Atmel REB232ED-EK
REB232ED-EK (ATREB232ED-EK) – оценочный набор на базе радиочастотного трансивера AT86RF232 диапазона 2.4 ГГц, предназначенный для демонстрации производительности и оценки возможностей трансивера.
REB232ED-EK Evaluation kit and reference design for the Atmel AT86RF232 2.4GHz Atmel | по запросу |
Подробное описание
AT86RF232 – это оптимизированный для потребительских приложений беспроводной трансивер.
Он идеален для применения в персональных устройствах для спорта и фитнеса, в игрушках, пультах ДУ, игровых контроллерах. В его состав входят все необходимые функции и периферия для поддержки самых последних беспроводных технологий потребительских приложений, имеет превосходную чувствительность, низкое энергопотребление, высокий энергетический потенциал линии связи, поддерживает работу с различными типами антенн.
В состав оценочного набора два входит: две платы контроллера и две платы расширения с установленным трансивером.
Плата контроллера поставляется с установленным микроконтроллером ATxmega256A3 и к ней подключается плата расширения с трансивером посредством специального коннектора. Кроме того на плате контроллера установлен держатель батарей, дополнительная память Data Flash память, разъем интерфейса JTAG, пользовательские кнопки, светодиоды и коннкеторы с сигналами линий ввода/вывода микроконтроллера.
Плата расширения, помимо трансивера, имеет все необходимые внешние компоненты, а также память EEPROM для хранения конфигурационных данных.
Отличительные особенности:
- полнофункциональный оценочный набор:
- плата с установленным трансивером (REB232ED):
- установлен трансивер AT86RF232:
- высокопроизводительный радиочастотный КМОП транисвер, специально разработанный для IEEE 802.15.4, ZigBee, RF4CE, 6LoWPAN и ISM приложений;
- чувствительность -100 dBm;
- программируемый уровень выходной мощности от -17 dBm до +3 dBm;
- ультранизкое энергопотребление;
- простой интерфейс управления:
- встроенный радио трансивер:
- 128 Байт буфер FIFO (полностью интегрированный PLL, встроенный монитор напряжения питания, быстрый выход на рабочий режим, аппаратная поддержка IEEE 802.15.4);
- аппаратный ускоритель MAC;
- встроенный аппаратный модуль 128-битного AES шифрования;
- напряжение питания 1.8 В – 3.6 В;
- установлены все необходимые внешние компоненты;
- установлена память EEPROM с интерфейсом SPI для хранения кофигурационных данных;
- установлены элементы согласования антенны;
- установлен коннектор для подключения внешней антенны;
- специальный коннектор для подключения к плате контроллера;
- установлен трансивер AT86RF232:
- плата контроллера (REB Controller Base Board):
- установлен микроконтроллер ATxmega256A3:
- 256 КБайт Flash-память, 8 КБайт загрузочная область, 16 КБайт SRAM;
- установлена дополнительная Flash-память 2 Мбит;
- установлены коннекторы с сигналами линий ввода/вывода;
- установлены пользовательские светодиоды, кнопки;
- питание от двух батарей типоразмера ААА;
- поддержка интерфейса JTAG, коннектор JTAG;
- установлен микроконтроллер ATxmega256A3:
- плата с установленным трансивером (REB232ED):
- полная программная поддержка, примеры и демонстрационное ПО;
Основные параметры
Параметр
|
Значение
|
Интерфейс подключения
|
JTAG / отладочная плата
|
Базовый компонент
|
AT86RF232
ATxmega256A3 |
Ядро базового компонента
|
AVR
|
Разрядность, бит
|
8
|
Поддерживаемый беспроводной
протокол |
IEEE 802.15.4
ZigBee RF4CE |
Рабочий диапазон, МГц
|
2.4 ГГц
|
Скорость передачи данных, Мбит/с
|
0.25
|
Целевое напряжение, В
|
1.8 – 3.6
|
Напряжение питания, В
|
1.8 – 3.6
|
Источник питания
|
батарея / отладочная плата
|

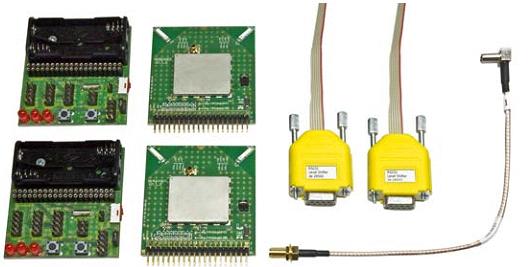

Комплектация:
- Две платы трансивера REB232ED
- Две платы контроллера управления REB Controller Base Board
- Два кабеля с конвертером уровней RS232
- Четыре батареи AAA
- Руководство по быстрому старту
- Кабель-переходник MS-147 – SMA для подключения внешней антенны
Руководство пользователя и принципиальная схема платы трансивера
Руководство пользователя и принципиальная схема платы контроллера
