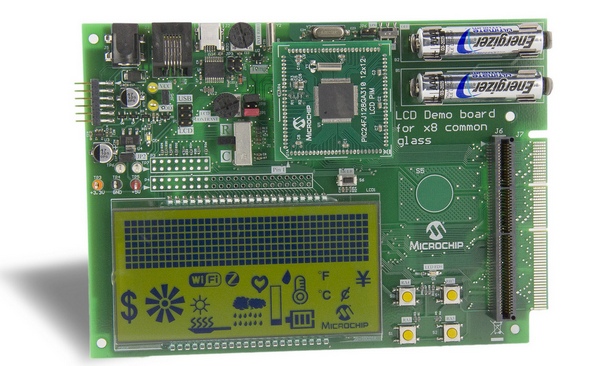

Отладочная плата Microchip LCD Explorer Development Board DM240314

Купить DM240314 на РадиоЛоцман.Цены — от 11 359 до 1 116 540 ₽ 14 предложений от 14 поставщиков Макетная плата, PIC24FJ128GA310 микроконтроллер, 8 общих ЖКД, программная демонстрация
IC Home Весь мир	DM240314 Microchip	13 715 ₽	Купить
Элитан Россия	DM240314 Microchip	25 920 ₽	Купить
AiPCBA Весь мир	DM240314 Microchip	31 163 ₽	Купить
Augswan Весь мир	DM240314 Microchip	по запросу	Купить

Подробное описание

Плата рассчитана на работу со 100-выводными процессорными модулями и поставляется в комплекте с процессорным модулем  на базе микроконтроллера PIC24FJ128GA310. Микроконтроллер процессорного модуля имеет предустановленное демонстрационное программное обеспечение.

Отладочная плата снабжена богатой периферией и коммуникационными интерфейсами, включая мост USB-UART, поддерживает подключение плат расширения PICtail Plus. Для питания платы может использоваться внешний источник, батареи или интерфейс USB. Предусмотрена возможность подключения резервного источника питания для демонстрации заложенной в микроконтроллер возможности сохранения работоспособности от резервного источника.

Отличительные особенности:

• полнофункциональная отладочная плата, рассчитанная на работу с процессорными модулями;
• в состав комплекта входит процессорный модуль на базе 16-разрядного микроконтроллера PIC24FJ128GA310:
  • 16-разрядный Flash-микроконтроллер с ультранизким потреблением;
  • производительность 16 MIPS;
  • аппаратный перемножитель 16 бит*16 бит, аппаратный делитель 32 бит*16 бит;
  • Си оптимизированный набор инструкций;
  • 128 КБайт Flash-память, 8 КБайт ОЗУ;
  • встроенный осцилляторы с поддержкой 8 кГц – 8 МГц, до 32 МГц с PLL;
  • 6 каналов DMA;
  • технология XLP, потребление:
    • 10 нА в режиме Deep Sleep;
    • 400 нА при работающих часах реального времени в режиме Vbat;
    • 330 нА в режиме Sleep с сохранением содержимого ОЗУ;
    • 270 нА при запущенном сторожевом таймере в режиме Deep Sleep;
  • несколько режимов тактирования с возможностью переключения для достижения максимальной эффективности;
  • 10/12-битный 24-канальный дифференциальный АЦП;
  • встроенный аппаратный модуль измерения времени заряда для реализации сенсорного интерфейса (24 канала)три аналоговых rail-to-rail компаратора;
  • аппаратные часы реального времени с календарем и системой будильников;
  • коммуникационные интерфейсы: 4 канала UART, 2 канала SPI, 2 канала ШИМ;
  • пять 16-битных таймеров;
  • мониторинг тактовой частоты;
  • поддержка интерфейса JTAG;
  • возможность переназначения линий ввода/вывода;
  • напряжение питания 2.0 В – 3.6 В.
  • установлены необходимые внешние компоненты;
• установлен сегментный ЖК индикатор;
• поддержка управления контрастностью индикатора (аппаратное, программное);
• установлен аналоговый потенциометр и датчик температуры;
• мост USB-UART;
• питание от внешнего источника, батареи или USB интерфейса;
• схема регулятора напряжения для питания микроконтроллера и периферии;
• отдельный резервный источник питания (батарея);
• пользовательские кнопки, сенсорная кнопка;
• коннектор внутрисхемного программирования ICSP для подключения программатора PICkit3;
• два типа коннекторов (вертикальный и горизонтальный) для подключения плат расширения PICtail Plus;
• полная программная поддержка.

Основные параметры

Комплектация:

1. Отладочная плата LCD Explorer Development Board
2. Процессорный модуль MA240029
3. Предустановленное демонстрационное ПО
4. Информационный лист

Принципиальная схема отладочной платы
