Подробное описание

Это однокристальное решение поддерживает HID класс устройств USB, выполнено в компактном корпусе QFN, является Plug-and-Play устройством и имеет дополнительно 9 конфигурируемых линий ввода/вывода общего назначения.

Для конвертера протоколов имеется все необходимое бесплатное ПО, драйверы и инструменты конфигурирования.

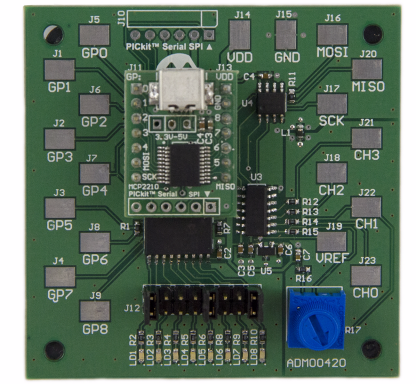

В состав набора входит материнская (базовая) плата и миниатюрная плата в DIP форм-факторе с установленной микросхемой MCP2210, которая подключается к базовой плате. Базовая плата предоставляет контрольные точки сигнальных линий и содержит дополнительные компоненты подключенные по интерфейсу SPI: 4-канальный 10-битный АЦП, EEPROM 2 Кбит, 8-битный расширитель портов ввода/вывода и датчик температуры. Все устройства являются ведомыми и управляются микросхемой MCP2210.

Предоставляемый комплект ПО позволит продемонстрировать работу конвертера USB-SPI, произвести пользовательскую настройку, а DLL библиотека позволит пользователям разработать собственное ПО для работы с микросхемой.

Отличительные особенности:

• полнофункциональный оценочный набор, состоящий из базовой платы и миниатюрной платы DIP форм-фактора с микросхемой MCP2210;
• базовая плата:
  • коннектор для подключения целевой платы на базе MCP2210;
  • контрольные точки с легким доступом для проведения измерений;
  • коннектор для подключения анализатора последовательных протоколов PICkit Serial Analyzer;
  • установлены ведомые устройства SPI интерфейса:
    • 4-канальный 10-битный АЦП – MCP3204;
    • EEPROM 2 Кбит – 25LC02;
    • 8-битный расширитель портов ввода/вывода – MCP23S08;
    • датчик температуры – TC77;
    • установлены пользовательские светодиоды, потенциометр;
• целевая плата с установленной микросхемой MCP2210:
  • USB интерфейс:
    • поддержка Full-Speed USB 12 Мбит/с;
    • USB 2.0 совместимое;
    • устройство HID класса;
    • буфер емкостью 128 бит для увеличения пропускной способности;
    • полностью конфигурируемые параметры PID и VID;
    • питание от шины или собственный источник питания (конфигурируемый параметр);
  • SPI интерфейс:
    • поддержка всех четырех режимов SPI;
    • поддержка скоростей передачи данных от 1500 бит/с до 12 Мбит/с;
    • конфигурируемые временные задержки SPI операций;
    • до 9 сигнальных линий выбора ведомого (Chip Select);
  • возможность подключения анализатора последовательных протоколов PICkit Serial Analyzer;
  • DIP форм-фактор;
  • возможность выбора напряжения питания 3.3 В/5 В;
  • доступ к сигнальным линиям SPI интерфейса и линиям ввода/вывода;
  • полная программная поддержка (ПО, драйверы, конфигурационные инструменты).

Основные параметры

Комплектация:

1. Базовая плата
2. Целевая плата с установленной микросхемой MCP2210
3. Кабель mini-USB

Принципиальная схема плат, вхо дящих в состав набора
