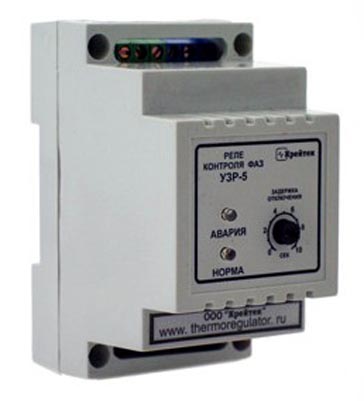

Реле контроля фаз ПЭЛЗ УЗР-5
Реле контроля фаз предназначено для защиты нагрузки, подключаемой к трехфазной сети, путем ее аварийного отключения при обрыве, повышении или понижении напряжения любого количества фаз и при нарушении порядка их чередования.
Подробное описание
При включении реле контроля фаз проверяет правильность порядка следования (чередования) фаз и, если он неверен, не позволяет запустить нагрузку.
Реле отключает нагрузку при возникновении следующих аварийных ситуаций:
- обрыв фазы
- несимметричный выход напряжения за допустимые пределы (перекос фаз)
- симметричный выход напряжения за допустимые пределы
Технические характеристики УЗР-5
|
Параметры
|
Значения
|
|
|
Контролируемая сеть
|
трехфазная 220/380 В (с нейтралью)
|
|
|
Частота контролируемой сети
|
50 … 60 Гц
|
|
|
Время срабатывания защиты
|
регулируемое 0 … 10 с
|
|
|
Уровни срабатывания защиты
|
понижение напряжения
|
180 В
|
|
повышение напряжения
|
250 В
|
|
|
Выключение нагрузки при обрыве фазы
|
есть
|
|
|
Максимальный ток через контакты исполнительного реле
|
5 А
|
|
|
Возможность питания от внешнего источника 220 В
|
есть
|
|
|
Размер прибора
|
90 × 50 × 70 мм
|
|

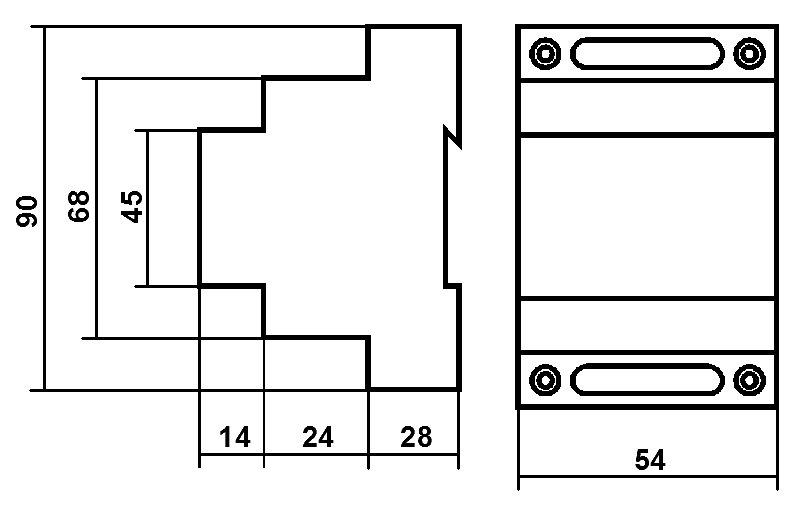

Габаритный чертеж УЗР-5
Варианты написания:
УЗР5, УЗР 5
