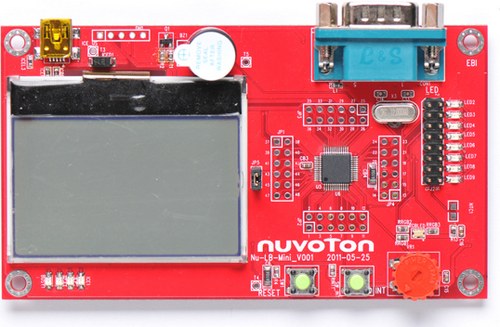

Оценочная плата Nuvoton Nu-LB-Mini51

Подробное описание

Пользователи могут использовать данный инструмент для изучения возможностей микроконтроллера, а также для разработки своих приложений. На плату интегрирован ICE контроллер – адаптер Nu-Link-ME, который позволяет подключить по интерфейсу USB отладочную плату для программирования и отладки.

Серия микроконтроллеров NuMicro51 – это 32 битные микроконтроллеры на базе ядра Cortex-M0 с рабочей частотой до 24 МГц, предназначенные для индустриальных систем управления и приложений, в которых требуется высокая производительность и интеграцияю.

В качестве целевого микроконтроллера используется Mini54LANи помимо него на плате имеется богатая периферия: матричный ЖК индикатор, RS232 интерфейс, потенциометр, пользовательские кнопки и светодиоды, память EEPROM, Flash.

Адаптер Nu-Link-ME использует интерфейс SWD (Serial Wired Debug Port), работа с ним поддерживается в интегрированной среде разработки компаний IAR и Keil.

Отличительные особенности:

• полнофункциональная оценочная плата:
  • установлен целевой микроконтроллер Mini51LAN:
    • ядро Cortex-M0, рабочая частота до 24 МГц;
    • 4 КБайт Flash-память, 2 КБайт RAM, конфигурируемая Falsh-память данных;
    • контроллер вложенных векторных прерываний;
    • два 24-битных таймера, сторожевой таймер, ШИМ генераторы;
    • коммуникационные интерфейсы: UART, SPI, I2C;
    • до 8 каналов 10-битного АЦП;
    • до 30 линий ввода/вывода общего назначения;
  • тактирование от внешнего кварцевого резонатора 12 МГц;
    • сигналы линий ввода/вывода микроконтроллера доступны на контактных площадках (под коннекторы);
    • установлен матричный ЖК индикатор с разрешением 128*64 точки;
    • порт и драйвер RS232;
    • аудио интерфейс (буззер);
    • схема регулятора напряжения для питания микроконтроллера и периферии;
    • установлена пользовательская EEPROM память;
    • кнопка прерывания, кнопка сброса;
    • потенциометр;
    • пользовательские светодиоды: один RGB светодиод и 8 обычных светодиодов;
  • встроенный интерфейс отладки и программирования по USB (адаптер Nu-Micro-ME):
    • интерфейс отладки и программирования Serial Wired Debug Port;
    • поддержка работы с ПО IAR и Keil;
• полная программная и техническая поддержка.

Основные параметры

Комплектация:

1. Оценочная плата Nu-LB-Mini51
2. Кабель USB

Руководство пользователя и принципиальная схема оценочной платы

Варианты написания:

NuLBMini51, Nu LB Mini51
