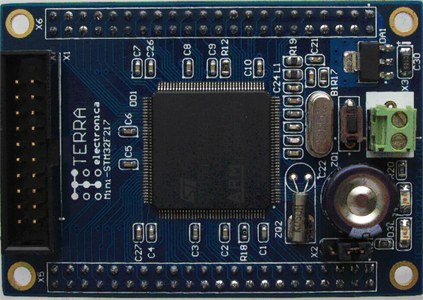

Многоцелевой модуль компании Терраэлектроника TE-STM32F417MCU

Подробное описание

Примененный микроконтроллер имеет ядро Cortex-M4F, процессор криптографии, контроллер цифровой видеокамеры, порты Ethernet и USB FS/HS OTG, два порта CAN.

Ядро Cortex-M4F включает блок арифметики с плавающей точкой (FPU), блок защиты памяти (MPU), обеспечивает выполнение набора DSP-команд.

В микроконтроллере процессор и внутренняя память программ работают без тактов ожидания на всех частотах, вплоть до максимальной.

Это достигнуто за счет введения специального блока ART AcceleratorTM. На максимальной тактовой частоте 168 МГц быстродействие центрального процессора составляет 210 DMIPS.

FSMC-контроллер микроконтроллера STM32F417ZGT6 позволяет работать с оперативной памятью SRAM и PSRAM, flash-памятью NOR, NAND, Compact Flash и LCD 8080/6800.

Удобство применения и надежность работы увеличивают два внутренних RC генератора - 16 МГц и 32 КГц.

Быстродействие трех 12-разрядных АЦП - 2,4 MSPS (7,2MSPS при групповой работе), имеется 12-разрядный ЦАП. Коэффициент энергопотребления равен 230 мкА/МГц.

Эти параметры микроконтроллера STM32F417ZGT6, вместе с увеличенной памятью программ и данных, открывают новые возможности управления и обработки сигналов.

Модуль TE-STM32F417MCU для реализации алгоритмов обработки сигналов и криптографии, хранения данных имеет большую внешнюю оперативную и flash-память.

Проверенная схемотехника наиболее сложной части встраиваемой системы, оптимизированная топология платы, наличие функций отладки позволяют использовать модуль TE-STM32F417MCU как на этапе разработки, так и в составе серийной системы управления.

Отличительные особенности:

• микроконтроллер STM32F417ZGT6: 168 МГц Cortex-M4F, 1 Mбайт флэш-памяти программ, 192 Кбайт ОЗУ, процессор криптографии, три 12-разрядных АЦП, 12-разрядный ЦАП, Ethernet MAC 10/100, USB FS/HS OTG, 2 × CAN, 4 × USART, 3 × SPI, 3 × I2C, SDIO,корпус LQFP144;
• внешняя оперативная память PSRAM объемом 16 МБайт;
• внешняя память NAND Flash объемом 256 МБайт;
• разъем JTAG;
• три светодиода на линиях портов микроконтроллера;
• линии портов микроконтроллера выведены на две группы контактных площадок;
• разъем питания +5.0 В;
• размеры платы модуля 72 × 50 мм.

Основные параметры

Комплектация:

1. Плата TE-STM32F417MCU;
2. CD с документацией и программным обеспечением.

Принципиальная схема модуля TE-STM32F417MCU

Варианты написания:

TESTM32F417MCU, TE STM32F417MCU
