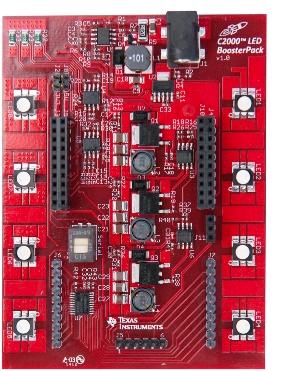

Плата расширения Texas Instruments BOOSTXL-C2KLED
| Производитель | Texas Instruments |
| Серия | BoosterPack |
| Модель | BOOSTXL-C2KLED |
BOOSTXL-C2KLED – плата расширения серии BoosterPack для отладочной платформы С2000 LaunchPad.
Цены
 Купить BOOSTXL-C2KLED на РадиоЛоцман.Цены — от 880 до 286 530 ₽12 предложений от 12 поставщиков Набор разработчика, Expansion board; LED driver; pin strips; Series: BoosterPack | |||
| BOOSTXL-C2KLED Texas Instruments | 2 665 ₽ | ||
| BOOSTXL-C2KLED Texas Instruments | 2 934 ₽ | ||
| BOOSTXL-C2KLED Texas Instruments | 6 161 ₽ | ||
| BOOSTXL-C2KLED Texas Instruments | 6 735 ₽ | ||
Подробное описание
Плата предназначена для демонстрации управления тремя повышающими преобразователями, к выходу которых подключены RGB светодиоды. Плата поддерживает различные интерфейсы управления, включая сенсорный интерфейс на микроконтроллере MSP430 (с помощью платы расширения 430BOOST-SENSE1) и управление с приложения на ПК. Плата расширения идеальна для тех, кто желает изучить методы цифрового управления в реальном времени, а также для разработчиков систем освещения на светодиодах.
Для питания платы расширения используется внешний источник питания 12 В/1А. Для получения напряжения питания до уровня 5 В и 3.3 В для питания элементов платы расширения, а также для питания отладочной платы, используется понижающий преобразователь. Управление DC/DC преобразователями осуществляется ШИМ периферией микроконтроллера. Для контроля тока через светодиоды и корректного управления используются шунтирующие резисторы.
На плате расширения присутствует микроконтроллер MSP430 и коннекторы для подключения дополнительной платы расширения с сенсорным интерфейсом, который может использоваться для управления светодиодами. Данный микроконтроллер может быть перепрограммирован пользователем, для этого установлен специальный разъем на плате расширения.
Отличительные особенности:
- плата расширения для разработки приложений цифрового управления в реальном времени, систем освещения на светодиодах;
- подключение к отладочной платформе С2000 LaunchPad;
- питание от внешнего источника;
- встроенная схема понижающего преобразователя (5 В, 3.3 В) для питания элементов платы расширения и отладочной платы;
- три повышающих DC/DC преобразователя для управления RGB светодиодами;
- шунтирующие резисторы для измерения тока через светодиоды и реализации обратной связи;
- установлено 8 RGB светодиодов;
- конфигурирование основных параметров и режимов питания с помощью перемычек;
- установлен микроконтроллер серии MSP430, на основе которого можно организовать сенсорный интерфейс управления сетодиодами;
- разъем для подключения дополнительной платы сенсорного интерфейса;
- полная программная поддержка, примеры, приложение для ПК с графическим интерфесом.
Основные параметры
|
Параметр
|
Значение
|
|
Интерфейс подключения
|
отладочная платформа
С2000 LaunchPad |
|
Ядро базового элемента
|
C28xx
|
|
Базовый компонент
|
TMS320F28027
|
|
Разрядность, бит
|
32
|
|
Вспомогательный компонент
|
микроконтроллер серии MSP430
драйверы светодиодов |
|
Целевое напряжение, В
|
24.0 / 5.0 / 3.0
|
|
Напряжение питания, В
|
12
|
|
Источник питания
|
внешний
|
Комплектация:
- Плата расширения BOOSTXL-C2KLED
Основные параметры набора или платы
| Параметр | Значение |
|---|---|
| Производитель базового компонента | Texas Instruments |
| Ядро | C28x |
| Разрядность, бит | 32 |
| Периферия платы |
|
