Отладочная платформа mikroElektronika ME-EASY8051B
ME-EASY8051B – лабораторный стенд от компании MikroElektronika для изучения микроконтроллеров 8051 фирмы Atmel.
ME-EASY8051B mikroElektronika | по запросу |
Подробное описание

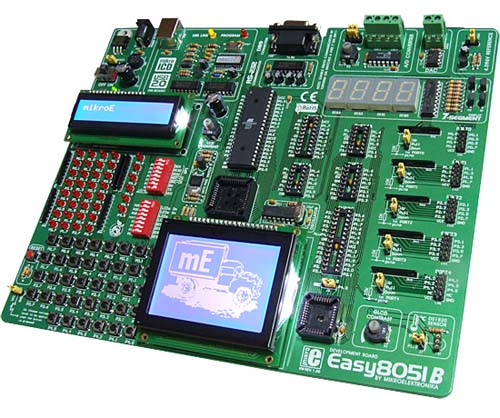

Хорошо методически проработанная плата стенда включает розетки для установки микроконтроллеров 8051 в различных DIP и PLCC-корпусах, USB-программатор Flash 8051, стабилизатор напряжения питания. В качестве устройств ввода могут использоваться кнопки, подключенные ко всем линиям портов исследуемого микроконтроллера, датчик температуры, порт RS-232, 12-разрядный АЦП. Для отображения данных на плате имеются четыре 7-сегментных индикатора и светодиоды на всех линиях портов микроконтроллера, а также предусмотрены посадочные места со штыревыми разъемами для установки алфавитно-цифрового и графического ЖКИ-дисплеев. Устройством вывода является и установленный на плате ЦАП.
Все линии портов выведены на пять штыревых разъемов 2×5. К этим разъемам возможно подключение внешних плат, использование которых расширяет номенклатуру изучаемых периферийных устройств.
На компакт-диске находятся примеры программ управления периферийными устройствами на языке mikroС.
Механическую прочность стенда обеспечивает увеличенная толщина платы (2.5 мм). Оптимально для организации учебных классов и лабораторий, индивидуального изучения работы микроконтроллеров 8051 фирмы Atmel.
Отличительные особенности:
- розетки для установки микроконтроллеров в корпусах DIP14, DIP16, DIP20, DIP28 и DIP40, PLCC44 и PLCC32 (изготовителем установлен микроконтроллер AT89S8253);
- интегрированный USB-программатор Flash 8051;
- 12-разрядный 4-канальный АЦП MPC3204;
- 12-разрядный ЦАП MCP4921;
- место под установку ЖКИ 2×16 знаков;
- место под установку графического ЖКИ 128×64 точек;
- интерфейс и разъем RS-232;
- четыре 7-сегментных светодиодных индикатора;
- место под установку температурного датчика DS1820;
- светодиоды и кнопки подключены ко всем линиям портов микроконтроллера;
- 5 штыревых разъемов 2×5 (PORT 0 - PORT 4) для подключения плат расширения (EXTRA BOARDS);
- возможность питания от USB-порта;
- стабилизатор напряжения и разъем для подключения внешнего источника питания.
Основные параметры
Параметр
|
Значение
|
Интерфейс подключения
|
USB / RS232
|
Ядро базового элемента
|
8051
|
Базовый компонент
|
AT89S8253
|
Разрядность, бит
|
8
|
Вспомогательный компонент
|
MCP3204
MCP4921 |
Целевое напряжение, В
|
5.0 / 3.3
|
Напряжение питания, В
|
5.0 / 9.0 – 32.0
|
Источник питания
|
USB / внешний
|
Комплектация:
- Плата стенда ME-EASY8051B с установленным микроконтроллером AT89S8253 (LCD, GLCD, DS1820 в комплект поставки не входят);
- Кабели RS-232 и USB;
- Компакт-диск с ПО и документацией;
- Документация на плату.
