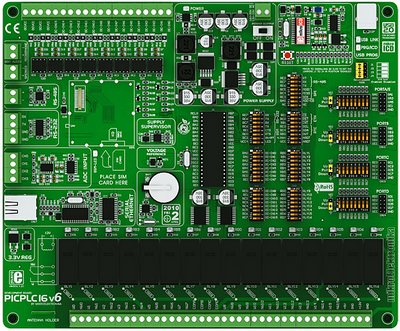

Отладочная плата mikroElektronika PICPLC16 V6 (ME-PICPLC16 V6)
ME-PICPLC16 V6 - отладочная система обеспечивающая среду разработки для экспериментов с промышленными устройствами.
| ME-PICPLC16B mikroElektronika | по запросу | ||
Подробное описание
Соединение между отладочной системой и промышленным устройством устанавливается посредством реле. Кроме того, ME-PICPLC16 V6 включают дополнительные модули, которые позволяют микроконтроллеру подключаться к внешним устройствам. ME-PICPLC16 V6 может быть использована как автономная система, подключаемая к удаленным модулям. Многочисленные модули, такие как RS-232, часы реального времени, Ethernet контроллер, GSM модуль поддерживаются платой и позволяют легко и быстро воплотить задуманную идею в готовое решение.
Отличительные особенности:
- Микроконтроллер PIC18F4520;
- 16 реле со светодиодами;
- Ethernet контроллер ENC28J60 с SPI интерфейсом;
- 16 оптопар HP2630 с триггером Шмитта;
- Интерфейс RS-232 и RS-485;
- Встроенный USB программатор;
- Часы реального времени DS1307;
- DIP переключатели;
- АЦП MCP3204 для прецизионных измерений;
- Выводы микроконтроллера выведены на внешние разъемы;
- Стабилизатор напряжения 3,3 В;
- Держатель антенны;
- Разъем для подключения GSM/GPRS модуля.
Основные параметры
|
Параметр
|
Значение
|
|
Интерфейс подключения
|
RS232 / RS485 / USB
|
|
Ядро базового элемента
|
PIC18F
|
|
Базовый компонент
|
PIC18F4520
|
|
Разрядность, бит
|
8
|
|
Вспомогательный компонент
|
MCP3204
MAX202 ADM485 DS1307 ENC28J60 TL7705A ULN2803 MCP6284 |
|
Целевое напряжение, В
|
12.0 / 5.0 / 3.3
|
|
Напряжение питания, В
|
16.0 – 30.0
|
|
Источник питания
|
внешний
|
Комплектация:
- Отладочная плата ME-PICPLC16 V6;
- USB кабель;
- Компакт-диск с ПО и документацией;
- Руководство пользователя.
Принципиальная схема отладочной платы
Варианты написания:
MEPICPLC16 V6, PICPLC16 V6, ME PICPLC16 V6, PICPLC16 V6, ME-PICPLC16 V6 PICPLC16 V6, ME-PICPLC16 V6 PICPLC16 V6
