Отладочная плата mikroElektronika ME-mikromedia for dsPIC33 (mikromedia for dsPIC33)

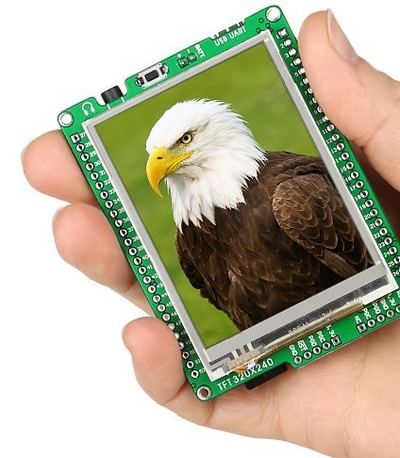

ME-mikromedia for dsPIC33 - компактная высококачественная отладочная платформа для 16-разрядных цифровых сигнальных контроллеров серии dsPIC33 компании Microchip.
Подробное описание
На плате установлен контроллер dsPIC33FJ256GP710A, поддерживающий работу на тактовой частоте до 8 МГц. Плата имеет многочисленную периферию и модули, которые позволяют с легкостью создавать собственные мультимедийные приложения. Также отладочную плату можно использовать в качестве завершенного мультимедиа модуля.
Следует отметить наличие следующей периферии: цветной ЖК дисплей (разрешение 320×240) с сенсорным экраном, слот для подключения MicroSD карты памяти, разъем для подключения Li-Po батареи и встроенная схема зарядки на базе MCP73832, разъем miniUSB через который осуществляется питание всей платы, стабилизатор питания, стерео MP3 кодек и разъем для подключения наушников, микросхема Flash-памяти с интерфейсом SPI, акселерометр и др.
Плата поставляется с предустановленным загрузчиком и для программирования достаточно просто подключить ее к USB разъему компьютера. Интерфейс USB на отладочной плате выполнен на специализированной микросхеме моста USB-UART. Для создания собственных приложений без использования загрузчика имеется возможность подключения внешнего программатора отладчика mikroProg, а благодаря наличию места под установку коннектора интерфейса ICD2/3, имеется возможность подключения внешнего программатора ICD2/3.
Для отладочной платы компания также предлагает специализированное ПО для разработки высококачественных графических пользовательских интерфейсов.
Отличительные особенности:
- полнофункциональная, компактная отладочная платформа для разработки мультимедийных приложений;
- установлен цифровой сигнальный контроллер dsPIC33FJ256GP710A:
- ядро dsPIC33F, производительность 70 MIPS;
- встроенная Flash-память 256 Кбайт;
- 32 Кбайт ОЗУ;
- девять 16-разрядных таймеров, четыре 32-разрядных таймера;
- 8 каналов ШИМ;
- коммуникационные порты: 2 канала SPI, 2 канала UART, 2 канала I2C, 2 канала CAN;
- до 32-каналов высокоскоростного 12-разрядного АЦП;
- до 85 линий ввода/вывода общего назначения;
- установлен ЖК дисплей с сенсорным экраном, поддерживаемое разрешение 320×240;
- предустановленный UART-загрузчик;
- порт miniUSB, мост USB-UART;
- разъем для подключения Li-Po аккумулятора;
- схема регулятора напряжения для питания контроллера и периферии;
- встроенная схема зарядки аккумулятора на базе MCP73832;
- установлен стерео MPEG аудио кодек VS1053 с поддержкой большинства популярных аудио форматов;
- установлен акселерометр ADXL345;
- слот для microSD карты памяти;
- установлена дополнительная Flash-память M25P80 с интерфейсом SPI;
- cветодиодный индикатор питания;
- кнопка сброса;
- все свободные сигналы линий ввода/вывода контроллера доступны на контактных площадках;
- поддержка интерфейса внешнего программатора/отладчика mikroProg, ICD2/3;
- полная программная поддержка: компиляторы, примеры приложений, ПО для разработки графических пользовательских интерфейсов.
Основные параметры
Параметр
|
Значение
|
Интерфейс подключения
|
USB / ICD2/3
|
Ядро базового элемента
|
dsPIC33
|
Базовый компонент
|
dsPIC33FJ256GP710A
|
Разрядность, бит
|
16
|
Вспомогательный компонент
|
FT232RL
VS1053 ADXL345 M25P80 MCP73832 |
Целевое напряжение, В
|
5.0 / 3.3 / 1.8
|
Напряжение питания, В
|
5.0 / 3.7
|
Источник питания
|
USB / батарея
|
Комплектация:
- Отладочная плата ME-mikromedia for dsPIC33 в защитной упаковке;
- USB кабель;
- Руководство пользователя и схемотехника;
- DVD с документацией и примерами.
