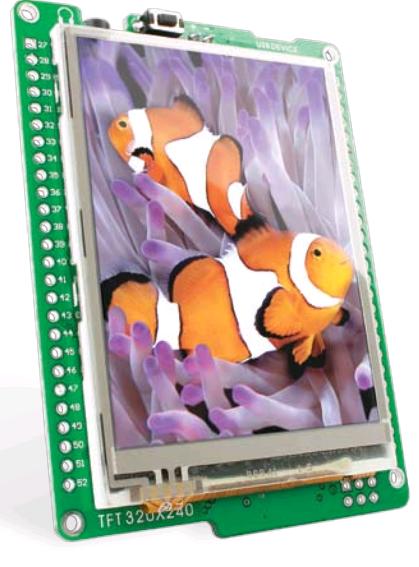

Отладочная плата mikroElektronika mikromedia for XMEGA

Купить mikromedia на РадиоЛоцман.Цены — от 625 до 12 288 ₽ 8 предложений от 8 поставщиков Expansion board; mikroBUS socket; In the set: prototype board
ChipWorker Весь мир	MIKROMEDIA PROTO SHIELD mikroElektronika	625 ₽	Купить
AiPCBA Весь мир	MIKROBUS SHIELD FOR MIKROMEDIA mikroElektronika	681 ₽	Купить
Компонентс Ру Россия	MIKROMEDIA PROTO SHIELD mikroElektronika	1 671 ₽	Купить
ТМ Электроникс Россия	MIKROMEDIA PROTO SHIELD mikroElektronika	1 940 ₽	Купить

Подробное описание

На плате установлен контроллер ATXMEGA128A1, поддерживающий работу на тактовой частоте до 32 МГц. Плата имеет многочисленную периферию и модули, которые позволяют с легкостью создавать собственные мультимедийные приложения. Также отладочную плату можно использовать в качестве завершенного мультимедиа модуля.

Следует отметить наличие следующей периферии: цветной ЖК дисплей (разрешение 320×240) с сенсорным экраном, слот для подключения MicroSD карты памяти, разъем для подключения Li-Po батареи и встроенная схема зарядки на базе микросхемы MCP73832, порт USB на базе моста USB-UART, место для установки коннектора интерфейса PDI, стабилизатор питания, стерео MP3 кодек и разъем для подключения наушников, микросхема Flash-памяти с интерфейсом SPI, акселерометр и др.

Плата поставляется с предустановленным UART загрузчиком, поэтому не требуется приобретение внешнего программатора, достаточно просто подключить плату к USB разъему компьютера. Интерфейс USB на отладочной плате выполнен на специализированной микросхеме моста USB-UART. Возможно использование внешнего внутрисхемного отладчика/программатора, для которого предназначен специальный коннектор PDI на плате.

Все необходимые программные инструменты, набор примеров и необходимая документация доступна для пользователей.

Отличительные особенности:

• полнофункциональная, компактная отладочная платформа для разработки мультимедийных приложений;
• установлен 8/16-разрядный AVR микроконтроллер ATXMEGA128A1:
  • ядро AVR, рабочая частота до 32 МГц;
  • встроенная Flash-память 128 Кбайт;
  • 8 Кбайт загрузочный сектор;
  • 8 Кбайт ОЗУ;
  • 2 Кбайт ЭСППЗУ;
  • 4-канальный контроллер DMA;
  • восемь 16-разрядных таймеров, четыре 32-разрядных таймера;
  • 16-разрядный счетчик реального времени;
  • аппаратный модуль шифрования AES/DES;
  • коммуникационные порты: 4 канала SPI, 8 каналов UART, 4 канала I²C;
  • до 8-каналов высокоскоростного 12-разрядного АЦП;
  • два 2-канальных 12-битных ЦАП;
  • до 78 линий ввода/вывода общего назначения;
• установлен ЖК дисплей с сенсорным экраном, поддерживаемое разрешение 320×240;
• предустановленно ПО UART загрузчика;
• порт USB на базе моста USB-UART;
• разъем для подключения Li-Po аккумулятора;
• схема регулятора напряжения для питания контроллера и периферии;
• встроенная схема зарядки аккумулятора на базе MCP73832;
• установлен стерео MPEG аудио кодек VS1053 с поддержкой большинства популярных аудио форматов;
• установлен акселерометр ADXL345;
• слот для microSD карты памяти;
• установлена дополнительная Flash-память M25P80 с интерфейсом SPI;
• cветодиодный индикатор питания и заряда батареи;
• кнопка сброса;
• все свободные сигналы линий ввода/вывода контроллера доступны на контактных площадках;
• поддержка интерфейса JTAG внешнего программатора/отладчика;
• поддержка интерфейса PDI;
• полная программная поддержка: компиляторы, приложение для создания графических интерфейсов, примеры приложений.

Основные параметры

Комплектация:

1. Отладочная плата mikromedia for XMEGA в защитной упаковке;
2. USB кабель;
3. Руководство пользователя и схемотехника;
4. DVD с документацией и примерами.

Принципиальная схема отладочной платы
