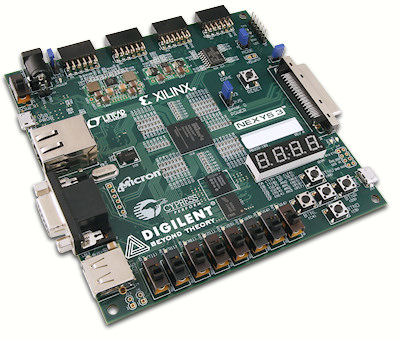

Отладочная плата Digilent NEXYS3
NEXYS3 – отладочная плата для оценки возможностей ПЛИС Xilinx Spartan 6 XC6LX16-CS324C.
| DL-NEXYS3 Digilent | по запросу | ||
Подробное описание
Широкие возможности платы обеспечиваются применением новой технологии программирования System Flash от Xilinx и совместимостью со всеми версиями среды разработки ПО. Встроенный USB-JTAG интерфейс позволяет загружать приложение пользователя с помощью утилиты Adept от Digilent. Плата также предназначена для разработки приложений и устройств общего назначения с использованием модулей расширения периферии Pmods фирмы Digilent.
Отличительные особенности:
- установленная FPGA Spartan 6 XC6LX16-CS324C(500 тыс. вентилей) в корпусе BGA324;
- установленный резонатор 100 МГц;
- 16 MБ Micron Cellular RAM M45W8MW16;
- 16 MБ Micron Parallel PCM (Phase Change Memory) NP8P128A13T1760E;
- 16 MБ Micron Quad-mode SPI PCM NP5Q128A13ESFC0E);
- 10/100 SMSC LAN8710 PHY;
- VGA интерфейс;
- RS-232 интерфейс;
- USB–UART мост на FT232;
- USB HID HOST порт на базе PIC24FJ192;
- встроенный USB-JTAG-загрузчик;
- 4 разъема расширения по 12 выв.;
- разъем расширения VHDC;
- периферия пользователя: светодиоды (8 шт.), кнопки (4 шт.), переключатели (8 шт.), четырехразрядный семисегментный светодиодный индикатор;
- встроенные стабилизаторы напряжения: LTC3633 и LTC3619.
Основные параметры
|
Параметр
|
Значение
|
|
Интерфейс подключения
|
USB / RS232
|
|
Ядро базового элемента
|
ПЛИС
DSP48A1 |
|
Базовый компонент
|
Spartan 6 XC6LX16-CS324C
|
|
Разрядность, бит
|
16/32
|
|
Вспомогательный
компонент |
CY7C68013A-56
24AA128 FT232RL NP5Q128A13EFC0E8 MT45W8MW16 LAN8710A |
|
Целевое напряжение, В
|
1.2 / 1.8 / 2.5 / 3.3
|
|
Напряжение питания, В
|
5.0
|
|
Источник питания
|
USB/внешний
|
Комплектация:
- отладочная плата NEXYS3;
- USB кабель.
Принципиальная схема отладочной платы
