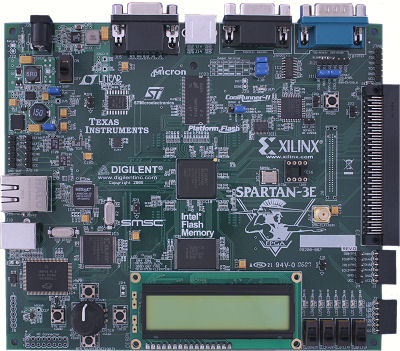

Отладочная плата Digilent Spartan 3E Starter Board
S3EBOARD – базовая отладочная плата с установленной ПЛИС типа Xilinx Spartan 3.
 Купить Spartan 3E на РадиоЛоцман.Цены — от 3 566 до 13 727 ₽Xilinx Inc | |||
| XC3S200-4PQ208I Spartan®-3-позиционный программируемый шлюз (FPGA) IC 141 221184 4320 208-BFQFP | 3 566 ₽ | ||
| BASYS2 SPARTAN-3E FPGA BOARD Digilent | 13 727 ₽ | ||
| XilinxFPGA Spartan-3E Family 100K Gates 2160 Cells 572MHz 90nm Technology 1.2V 100-Pin VTQFP3 Xilinx | по запросу | ||
Подробное описание
Плата предназначена для разработки устройств общего назначения с использованием модулей расширения периферии фирмы Digilent. Широкие возможности платы обеспечиваются наличием нескольких интерфейсов в/в на плате, 1 Мб асинхронной SRAM и ПЗУ, доступной через JTAG.
DL-S3EBOARD – базовая отладочная плата с установленной ПЛИС типа Xilinx Spartan 3
Отличительные особенности:
- установленная ПЛИС Spartan-3 200 тыс. ключей, 12 умножителей по 18 бит, 216 Кбит RAM, внутренний генератор до 500 МГц;
- доступны версии -200, -400, -1000;
- память Flash 2 Мбит (XCF02S);
- память SRAM 1 Мбайт 10 нс (256к х 32);
- интерфейс JTAG, поддержка кабелей JTAG типа DL-JTAG3;
- три высокоточных регулятора напряжения (3.3В; 2.5В; 1.2В);
- три разъема расширения по 40 пин;
- пользовательские светодиоды (9 шт.), кнопки (4 шт.), переключатели (8 шт.);
- четырехразрядный семисегментный индикатор;
- порт RS-232;
- интерфейс VGA;
- порты PC/2 для мыши и клавиатуры.
Основные параметры
|
Параметр
|
Значение
|
|
Интерфейс подключения
|
USB / RS232 / Ethernet
|
|
Ядро базового элемента
|
ПЛИС
|
|
Базовый компонент
|
XC3S500E
|
|
Разрядность, бит
|
8/16
|
|
Вспомогательный компонент
|
MAX3232
LAN83C185 TPS75003 LTC3412 M25P16 RAM LTC2624 MT46V16M16TG 28F256J3 |
|
Целевое напряжение, В
|
3.3 / 2.5 / 1.2
|
|
Напряжение питания, В
|
5.0
|
|
Источник питания
|
USB/внешний
|
Для расширения круга решаемых задач фирма Digilent предлагает модули расширения с различными интерфейсами и удобными макетными полями: DL-USB2, DL-NET1, DL-DIO4, DL-DBB, DL-DWR, DL-AIO и т.п.
Комплектация: отладочная плата Spartan 3E Starter Board.
Принципиальная схема отладочной платы
Варианты написания:
Spartan 3E Starter Board, DLS3EBOARD, Spartan 3E Starter Board, DL S3EBOARD, Spartan 3E Starter Board DL-S3EBOARD, Spartan 3E Starter Board DL-S3EBOARD
