Оценочная платформа Microchip F1 PSMC 28-pin Evaluation Platform (DM164130-10)

Купить DM164130-10 на РадиоЛоцман.Цены — от 1 703 до 1 840 ₽ 8 предложений от 8 поставщиков Версия для разработки, PIC16F1782/PIC16F1783/PIC16F1784/PIC16F1786/PIC16F1787/PIC16F1788/PIC16F1789/PIC16LF1782/PIC16LF1783/PIC16LF1784/PIC16LF1786/PIC16LF1787/PIC16LF1788/PIC16LF1789 Microcontroller Evaluation Board 32MHz CPU 2KB RAM 256B/28KB EEPROM/Flash
AiPCBA Весь мир	DM164130-10 Microchip	1 840 ₽	Купить
Augswan Весь мир	DM164130-10 Microchip	по запросу	Купить
AllElco Electronics Весь мир	DM164130-10 Microchip	по запросу	Купить
Кремний Россия и страны СНГ	DM164130-10 Microchip	по запросу	Купить

Подробное описание

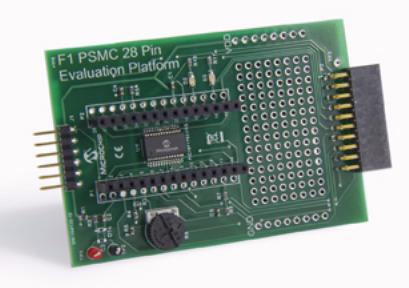

Оценочная плата может использоваться для разработки приложений общего назначения на любых микроконтроллерах в 28-выводном корпусе серии PIC16(LF)F178x.

Основная цель оценочной платы – демонстрация возможностей интегрированного в микроконтроллер высокоэффективного усовершенствованного блока 16-битного ШИМ, получившего название Programmable Switch Mode Controller (PSMC), поддерживающего работу на частоте до 64 МГц. Данный блок может быть сконфигурирован для работы в одном из множества режимов, который используются для управления электродвигателями, импульсными источниками питания и системами освещения.

Повысить функциональность оценочной платы можно с помощью дополнительных плат расширения, предназначенных для управления различными типами электродвигателей:

• F1 BLDC Motor Add-on
• F1 BDC Motor Add-on
• F1 Bipolar Stepper Motor Add-on
• F1 Unipolar Stepper Motor Add-on

Плата поставляется с установленным микроконтроллером PIC16F1783 и дополнительно имеет область для макетирования, разъем с сигналами линий ввода/вывода микроконтроллера, разъем для программирования микроконтроллера с помощью программатора PICkit 2, потенциометр и два пользовательских светодиода.

Отличительные особенности:

• полнофункциональная оценочная платформа для демонстрации возможностей микроконтроллеров серии PIC16F178x;
• установлен микроконтроллер PIC16F1783:
  • ядро PIC16 Enhanced Mid-Range;
  • технология XLP;
  • 512 Байт Flash-память программ;
  • 2 Кбайт ОЗУ;
  • 256 Байт EEPROM;
  • встроенный осциллятор 32 МГц;
  • два блока Programmable Switch Mode Controller (PSMC):
    • специализированный 16-битный ШИМ;
    • цифровое и аналоговое управление частотой ШИМ (обратная связь);
    • контроль «мертвого» времени
    • встроенные функции автоматического выключения и рестарта;
  • 3 высокоскоростных аналоговых компаратора с возможностью выбора опорного напряжения;
  • 2 операционных усилителя;
  • 11-канальный 12-битный АЦП с источником опорного напряжения;
  • 8-битный ЦАП;
  • четыре 8-разрядных таймера, один 16-разрядный таймер, сторожевой таймер с расширенным функционалом;
  • 2 блока захвата/сравнения/ШИМ;
  • коммуникационные интерфейсы: EUSART, SPI, I2C;
• возможность разработки приложений общего назначения для любых микроконтроллеров в 28-выводном корпусе серии PIC16(LF)F178x;
• поддержка работы с платами расширения серии F1 для управления различными типами электродвигателей;
• разъем для доступа к сигналам ввода/вывода микркоонтроллера;
• установлены два светодиода, потенциометр;
• область для макетирования;
• интерфейс внутрисхемного программирования;
• полная программная и техническая поддержка.

Основные параметры

Комплектация:

1. Оценочная плата
2. Руководство по быстрому старту
3. Демонстрационные приложения

Принципиальная схема оценочной платы

microchip.com

Варианты написания:

DM16413010, DM164130 10
