Плата расширения Microchip DM164130-6

F1 BDC Motor add-on (DM164130-6) – плата расширения для отладочной платформы серии F1 (DM164130-10), которая позволит разрабатывать и отлаживать приложения управления коллекторными двигателями постоянного тока.

Купить DM164130-6 на РадиоЛоцман.Цены — от 3 942 до 4 441 ₽ 7 предложений от 7 поставщиков Набор разработчика, MICROCHIP DM164130-6 Brushed DC Motor Add On for F1 LV Evaluation Platform, 2 MOSFETs HB Circuit for BDC Motor...
AiPCBA Весь мир	DM164130-6 Microchip	3 942 ₽
ЧипСити Россия	DM164130-6 Microchip	4 015 ₽
ChipWorker Весь мир	DM164130-6 Microchip	4 441 ₽
TradeElectronics Россия	DM164130-6 Microchip	по запросу

Подробное описание

Плата содержит все необходимые компоненты для реализации процесса управления двигателем, включая электродвигатель PAN14EE12AA1, две силовые полумостовую схему на мощных MOSFET и схему ограничения тока электродвигателя.

Для подключения к отладочной платформе используется специализированный коннектор. Для питания электродвигателя используется внешний источник питания. Плата может использоваться для управления любым коллекторным электродвигателем постоянного тока с рабочим напряжением 5 – 12 В. Конфигурирование платы с помощью перемычек, интегрированные схемы защиты и ограничения тока гарантируют высокую надежность.

Для быстрого старта разработки собственных приложений компания предлагает демонстрационное приложение, всю необходимую документацию и ПО для компьютера с графическим пользовательским интерфейсом для изменения параметров управления электродвигателем.

Отличительные особенности:

полнофункциональная плата расширения для платформы DM164130-1;
разработка и отладка приложений управления коллекторным электродвигателем постоянного тока;
на плате установлен электродвигатель PAN14EE12AA1;
возможность подключения другого двигателя с рабочим напряжением 5 – 12 В;
силовая часть состоит из двух полумостовых схем на мощных MOSFET N- и P-типа;
схема на биполярных транзисторах для управления полумостовыми схемами;
схема ограничения тока через электродвигатель;
защитные предохранители;
коннектор внешнего питания 12 В и схема регулятора напряжения;
схема регулятора напряжения 3.3 В;
установлена EEPROM память для хранения параметров;
полная программная поддержка, демонстрационные приложения.

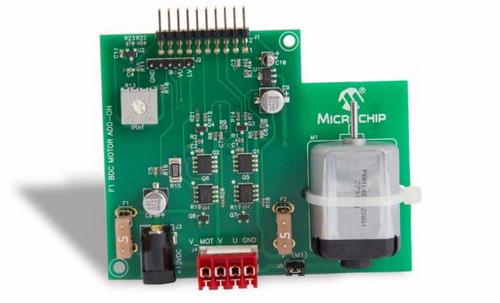

Плата расширения Microchip DM164130-6

Основные параметры

Параметр	Значение
Интерфейс подключения	отладочная плата
Ядро базового элемента	PIC12F / PIC16F
Базовый компонент	PIC16LF1947
Вспомогательный компонент	MOSFET
Разрядность, бит	8
Целевое напряжение, В	3.3 / 5.0 – 12.0
Напряжение питания, В	5.0 – 12.0
Источник питания	внешний / отладочная плата

Комплектация:

Плата расширения F1 BDC Motor add-on
Электродвигатель PAN14EE12AA1
Демонстрационные приложения, исходные коды, принципиальная схема платы.

Принципиальная схема платы расширения
