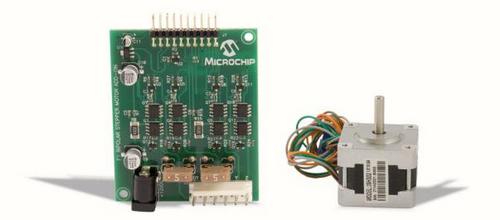

Плата расширения Mirochip F1 Bipolar Stepper Motor Add-on (DM164130-7)
F1 Bipolar Stepper Motor Add-on (DM164130-7) – полнофункциональная плата расширения для разработки приложений управления биполярным шаговым электродвигателем.
 Купить DM164130-7 на РадиоЛоцман.Цены — от 6 168 до 6 770 ₽6 предложений от 6 поставщиков Набор разработчика, F1 Bi-Polar Stepper Motor Add-OnPower/Motor Control | |||
| DM164130-7 Microchip | 6 168 ₽ | ||
| DM164130-7 Microchip | 6 770 ₽ | ||
| DM164130-7 Microchip | по запросу | ||
| DM164130-7 Microchip | по запросу | ||
Подробное описание
Плата рассчитана на подключение к отладочным платформам F1 LV Evaluation Platform (DM164130-5) и F1 PSMC 28-pin Evaluation Platform (DM164130-10). На плате расширения установлены все необходимые компоненты, включая четыре полумостовые схемы на мощных MOSFET и схему ограничения тока электродвигателя.
Для подключения к отладочной платформе используется специализированный коннектор. Для питания электродвигателя используется внешний источник питания. Плата может использоваться для управления любым биполярным шаговым электродвигателем с рабочим напряжением 12 В. Конфигурирование платы с помощью перемычек, интегрированные схемы защиты и схема ограничения тока гарантируют высокую надежность системы управления шаговым электродвигателем.
Для быстрого старта разработки собственных приложений компания предлагает демонстрационные приложения, всю необходимую документацию и ПО для компьютера с графическим пользовательским интерфейсом для изменения параметров управления электродвигателем.
Отличительные особенности:
- плата расширения для подключения к отладочным платформам F1 LV Evaluation Platform и F1 PSMC 28-pin Evaluation Platform;
- предназначена для разработки приложений управления биполярным шаговым электродвигателем;
- шаговый электродвигатель входит в состав набора;
- силовая часть состоит из четырех полумостовых схем на мощных MOSFET N- и P-типа;
- схема на биполярных транзисторах для управления полумостовыми схемами;
- схема ограничения тока через электродвигатель;
- защитные предохранители;
- коннектор внешнего питания 12 В и схема регулятора напряжения;
- схема регулятора напряжения 3.3 В;
- полная программная поддержка, демонстрационные приложения.
Основные параметры
| Параметр | Значение |
| Интерфейс подключения | отладочная плата |
| Ядро базового элемента | PIC12F / PIC16F |
| Базовый компонент |
PIC16LF1947 PIC16(LF)F178x |
|
Вспомогательный компонент |
MOSFET |
| Разрядность, бит | 8 |
| Целевое напряжение, В | 3.3 / 12.0 |
| Напряжение питания, В | 12.0 |
| Источник питания | внешний |
Комплектация:
- Плата расширения F1 Bipolar Stepper Motor Add-on
- Шаговый электродвигатель
- Руководство пользователя
- Демонстрационные приложения
Принципиальная схема платы расширения
