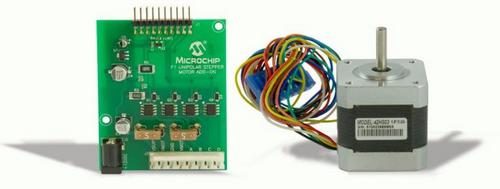

Плата расширения Mirochip F1 Unipolar Stepper Motor Add-on (DM164130-8)

Купить DM164130-8 на РадиоЛоцман.Цены — от 7 048 до 8 890 ₽ 7 предложений от 7 поставщиков Набор разработчика, Unipolar Stepper Motor Add-On
ЧипСити Россия	DM164130-8 Microchip	7 549 ₽	Купить
ChipWorker Весь мир	DM164130-8 Microchip	8 890 ₽	Купить
AllElco Electronics Весь мир	DM164130-8 Microchip	по запросу	Купить
Кремний Россия и страны СНГ	DM164130-8 Microchip	по запросу	Купить

Подробное описание

Плата рассчитана на подключение к отладочным платформам F1 LV Evaluation Platform (DM164130-5) и F1 PSMC 28-pin Evaluation Platform (DM164130-10). На плате расширения установлены все необходимые компоненты, включая четыре полумостовые схемы на мощных MOSFET и схему ограничения тока электродвигателя.

Для подключения к отладочной платформе используется специализированный коннектор. Для питания электродвигателя используется внешний источник питания. Плата может использоваться для управления любым биполярным шаговым электродвигателем с рабочим напряжением 12 В. Конфигурирование платы с помощью перемычек, интегрированные схемы защиты и схема ограничения тока гарантируют высокую надежность системы управления шаговым электродвигателем.

Для быстрого старта разработки собственных приложений компания предлагает демонстрационное приложение, всю необходимую документацию и ПО для компьютера с графическим пользовательским интерфейсом для изменения параметров управления электродвигателем.

Отличительные особенности:

• плата расширения для подключения к отладочным платформам F1 LV Evaluation Platform и F1 PSMC 28-pin Evaluation Platform;
• предназначена для разработки приложений управления униполярным шаговым электродвигателем;
• шаговый электродвигатель входит в состав набора;
• четыре N-канальных MOSFET для управления униполярным шаговым электродвигателем;
• схема ограничения тока через электродвигатель;
• защитные предохранители;
• коннектор внешнего питания 12 В и схема регулятора напряжения;
• схема регулятора напряжения 3.3 В;
• полная программная поддержка, демонстрационные приложения.

Основные параметры

Комплектация:

1. Плата расширения F1 Unipolar Stepper Motor Add-on
2. Униполярный шаговый электродвигатель
3. Руководство пользователя
4. Демонстрационные приложения

Принципиальная схема платы расширения
