Оценочный набор Texas Instruments DRV8312-69M-KIT

DRV8312-69M-KIT – полнофункциональный оценочный набор, позволяющий продемонстрировать возможности технологии InstaSPIN-FOC и InstaSPIN-MOTION для управления трехфазными электродвигателями различных типов.

7 предложений от 7 поставщиков
Средства разработки интегральных схем (ИС) управления питанием DRV8312 EVAL KIT
ЧипСити
Россия
DRV8312-69M-KIT
Texas Instruments
33 934 ₽
AiPCBA
Весь мир
DRV8312-69M-KIT
Texas Instruments
35 893 ₽
T-electron
Россия и страны СНГ
DRV8312-69M-KIT
Texas Instruments
35 973 ₽
TradeElectronics
Россия
DRV8312-69M-KIT
Texas Instruments
по запросу
Пленочные конденсаторы Hongfa для построения AC/DC- и DC/AC-преобразователей

Подробное описание

Это идеальное решение для изучения и экспериментирования с методами цифрового управления трехфазными электродвигателями с рабочим напряжением до 50 В.

Технология InstaSPIN гарантирует, что на задачу определения параметров электродвигателя, его настройки, запуска и полного управления (изменение скорости и нагрузки) будет затрачено менее 5 минут. Поддерживаются все функции управления любым типом трехфазного электродвигателя, синхронным или асинхронным. Кроме того, исключается необходимость использования механического датчика ротора, что позволяет уменьшить производственные затраты и повысить надежность работы электродвигателя. Механический датчик ротора заменяется программным алгоритмом энкодера FAST (Flux, Angle, Speed, Torque – поток, угол, скорость, момент), который теперь встроен в ПЗУ 32-разрядных микроконтроллеров семейства С2000 Piccolo.

Оценочный набор поставляется совместно с процессорным модулем на 32-разрядном микроконтроллере TMS320F28069M, который поддерживает технологию InstaSPIN. Процессорный модуль снабжен изолированным интерфейсом отладки, а также изолированными интерфейсами передачи данных.

Для работы с оценочным набором и с системой InstaSPIN в целом для разработчиков компания предлагает программный комплекс MotorWare, с помощью которого возможно автоматическое определение параметров и характеристик электродвигателя, управление режимами работы и испытания работы электродвигателя по заданным параметрам. Кроме того, в среде MotorWare для разработчиков доступно множество дополнительных ресурсов и документация по отладочным и оценочным наборам.

Отличительные особенности:

  • полнофункциональный оценочный набор для разработки и отладки приложений управления электродвигателями;
  • полная поддержка технологи бессенсорного управления трехфазными электродвигателями различных типов InstaSPIN-FOC и InstaSPIN-MOTION;
  • в комплекте процессорный модуль  на микроконтроллере TMS320F28069M:
    • 32-разрядное ядро с рабочей частотой 90 МГц;
    • 6-канальный DMA контроллер;
    • блок вычислений с плавающей точкой;
    • 32-битный математический ускоритель;
    • встроенная память 256 Кбайт Flash, 100 Кбайт ОЗУ;
    • три 32-разрядных таймера;
    • до 16 каналов ШИМ;
    • 4 блока захвата с высоким разрешением;
    • 16-канальный 12-битный АЦП;
    • встроенный датчик температуры;
    • два входа квадратурного энкодера;
    • коммуникационные порты: UART, SPI, I2C, eCAN, USB;
    • до 54 линий ввода вывода с входными фильтрами;
  • процессорный модуль имеет изолированные коммуникационные интерфейсы и интегрированный эмулятор-программатор XDS100v2;
  • специализированный разъем на оценочной плате для подключения процессорного модуля;
  • силовая часть выполнена на драйвере трехфазного электродвигателя DRV8312:
  • управление электродвигателями с напряжением до 50 В и потребляемым током до 3.5 А (6.5 А пиковый ток) на каждую фазу;
  • рабочая частота драйвера до 500 кГц;
  • интегрированная схема импульсного источника питания;
  • интерфейс квадратурного энкодера и датчика Холла для контроля скорости и положения вала электродвигателя (если необходимо);
  • интерфейс JTAG для подключения внешнего отладчика;
  • интегрированная схема измерения потребляемого тока;
  • схема прецизионного  источника опорного напряжения;
  • инвертор снабжен схемой защитой по перегрузке;
  • конфигурирование основных параметров платы с помощью перемычек;
  • полная программная и техническая поддержка, доступ к дополнительным ресурсам и документации через программный комплекс MotorWare.

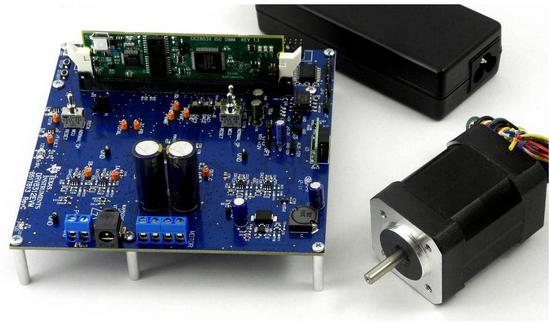

Оценочный набор Texas Instruments DRV8312-69M-KIT

Основные параметры

Параметр Значение
Интерфейс подключения USB / JTAG
Ядро базового элемента C28x
Базовый компонент TMS320F28069M
Разрядность, бит 32
Вспомогательный
компонент
DRV8312
OPA365
REF3025
Целевое напряжение, В 12.0 / 5.0 / 3.3
Напряжение питания, В цифровая и аналоговая часть до 24.0
силовая часть до 52.5
Источник питания внешний

Комплектация:

  1. Оценочная плата
  2. Процессорный модуль
  3. BLDC/PMSM электродвигатель
  4. Кабель USB
  5. Источник питания 24 В/2.5 А
  6. Диск с документацией и ПО

ti.com


Варианты написания:

DRV831269MKIT, DRV8312 69M KIT

Перевод: Vadim по заказу РадиоЛоцман

На английском языке: Evaluation Kit Texas Instruments DRV8312-69M-KIT
