Отладочная плата Microchip DM160214

Подробное описание

Данная отладочная плата входит в состав стартовых наборов DMX512A Starter Kit (DV160214-2) и DALI Starter Kit (DV160214-1), в которых является базовой коммуникационной платой.  Стартовый набор представляют собой завершенное и готовое к применению решение и является одним из представителей целой платформы средств разработки и отладки -  Lighting Communications Development Platform. Дополнительно в состав набора входит плата для прототипирования и два коммуникационных адаптера интерфейса DALI или DMX512A.

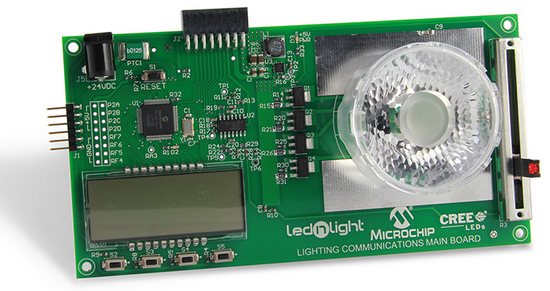

Отладочная плата (базовая коммуникационная плата)  – это высокоинтегрированное решение на микроконтроллере PIC16F1947, который выполняет все основные функции системы: реализует пользовательский интерфейс, обмен данным и управление цветным светодиодом. На плате также имеются: схема обеспечения питания, 4-канальная схема контроля постоянного тока через светодиод, схема обеспечения питанием микроконтроллера и периферии, ЖК индикатор и кнопки для пользовательского интерфейса, потенциометр для регулировки яркости светодиода, разъем для подключения коммуникационного адаптера. Светодиод Cree XLamp MC-E имеющий компактный форм-фактор снабжен коллиматором LEDnLIGHT LLC19N и установлен в специальный патрон, обеспечивающий высокое качество смешения цвета и управление лучом.

Для разработки осветительных приложений минимально требуется две базовых платы и два коммуникационных адаптера (приобретаются отдельно).

Коммуникационный адаптер представляет собой отдельный компактный модуль, выполняющий преобразование логических уровней и гальваническую изоляцию интерфейса DALI или DMX512A. Адаптер подключается к базовой плате посредством специального разъема.

Для программирования микроконтроллера используется внешний программатор, с этой целью на плате предусмотрен интерфейс для подключения отладчика-программатора PICkit. Все необходимое ПО, примеры приложений и бесплатные библиотеки протоколов DALI и DMX512A доступны на сайте компании.

Отличительные особенности:

• высокоинтегрированная отладочная плата для разработки и отладки осветительных приложений:
• в составе стартового набора является базовой коммуникационной платой;
• установлен микроконтроллер PIC16F1947, выполняющий все основные функции системы:
  • пользовательский интерфейс;
  • обмен данными;
  • управление светодиодом;
• контроль постоянного тока для 4 каналов, поддержка функции смешения цвета и управления яркостью RGBW светодиода;
• потенциометр для управления яркостью;
• интерфейс универсального коммуникационного адаптера (DALI, DMX512A, и в будущем планируется поддержка других интерфейсов);
• для протоколов и сети DALI и DMX512A плата может работать в режиме ведущего или ведомого устройства;
• пользовательский интерфейс: 7-сегментный 6-разрядный ЖК индикатор, 4 кнопки;
• схема контроля обратного тока светодиода на операционном усилителе MCP6004;
• схема обеспечения питания микроконтроллера и периферии (5 В);
• установлен светодиод Cree XLamp MC-E в компактном форм-факторе;
• установлен LEDnLIGHT коллиматор LLC19N;
• используется специальный патрон Gaggione для повышения качества смешения цвета и управления лучом;
• свободные порты микроконтроллера доступны на контактных площадках;
• интерфейс программирования PICkit;
• питание от внешнего источника 9 В – 12 В;
• полная программная и техническая поддержка:
  • бесплатные библиотеки функций протокола DALI;
  • демонстрационные приложения.

Основные параметры

Комплектация:

1. Отладочная плата DM160214

Руководство пользователя и принципиальные схема платы
