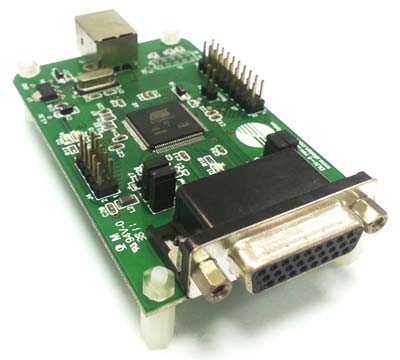

Адаптер протоколов Diolan DLN-4M
DLN-4M – адаптер протоколов, подключаемый к персональному компьютеру по интерфейсу USB 2.0 High-Speed (480 МГц) и имеющий широкую полосу пропускания.
| DLN-4M Diolan | по запросу | ||
Подробное описание
Адаптер предназначен для работы с интерфейсами SPI и I2C в режиме мастер и может быть подключен к различным устройствам, использующим для связи с внешним миром последовательные интерфейсы I2C, SPI или GPIO.
Адаптер изготовлен в бескорпусном исполнении. Корпусной вариант DLN-4ME. Адаптер протоколов DLN-4M имеет возможность гибкой настройки подключения к внешним устройствам:
- для интерфейса SPI имеется возможность настройки фазы сигнала, полярности и частоты (до 48 МГц);
- для интерфейса I2C конфигурируется частота (до 1 МГц).
Адаптер имеет 48 цифровых выводов I/O с открытым стоком, входным фильтром и подтягивающими резисторами, 8 аналоговых портов с управляемым событиями интерфейсом, 1 статусный светодиод и 2 пользовательских. Адаптер совместим с 32-битными и 64-битными операционными системами Windows 7/Vista/Xp/2000/98 и имеет бесплатное программное обеспечение с открытым исходным кодом.
Отличительные особенности:
- работа в режиме мастера;
- поддержка интерфейсов SPI и I2C;
- настройки фазы сигнала, полярности и частоты (до 48 МГц) для SPI;
- настройка частоты (до 1 МГц) для I2C;
- 48 цифровых выводов I/O;
- 8 аналоговых портов с управляемым событиями интерфейсом;
- 1 статусный светодиод;
- 2 пользовательских светодиода;
- совместимость с Windows 98/2000/XP/Vista/7.
Основные параметры
| Параметр | Значение |
| Интерфейс подключения | USB |
| Ядро базового элемента | Cortex-M3 |
| Базовый компонент | ATSAM3U4 |
| Разрядность, бит | 32 |
| Вспомогательный компонент | LM1117 |
| Целевое напряжение, В | 3.3 |
| Напряжение питания, В | 5.0 |
| Источник питания | USB |
Комплектация:
- Адаптер протоколов DLN-4M.
Принципиальная схема адаптера протоколов
Варианты написания:
DLN4M, DLN 4M
