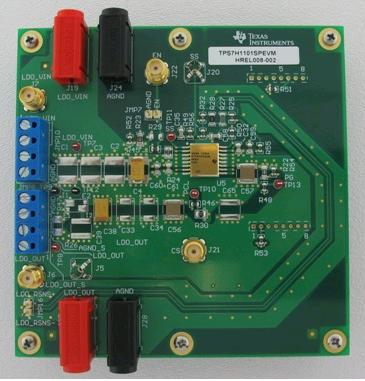

Оценочный модуль Texas Instruments TPS7H1101SPEVM

Подробное описание

Оценочный модуль может использоваться для испытания технических характеристик регулятора напряжения при различных входных/выходных напряжениях и условиях нагрузки.

Линейный LDO регулятор напряжения TPS7H1101-SP имеет превосходную шумовую характеристику, высокую эффективность, минимальную рассеиваемую мощность и сохраняет полную работоспособность при температуре до 125°C. Отличительной особенностью данной серии регуляторов является возможность работы на токовую нагрузку, другими словами допускается параллельное включение двух регуляторов для увеличения выходного тока в два раза. Встроенные схемы защиты, широкий диапазон входного напряжения, схема обратной связи по току, функция плавного пуска и низкий уровень шума обеспечивают возможность применения регулятора в аналоговых и цифровых схемах, а также для питания ПЛИС и цифровых сигнальных процессоров.

Микросхема регулятора напряжения выполнена в 16-выводном керамическом корпусе. Максимальный выходной ток, обеспечиваемый одним регулятором напряжения, составляет 3 А. При параллельном включении двух регуляторов напряжения, выходной ток увеличивается до 6 А.

Оценочный модуль спроектирован так, чтобы предоставить пользователю максимальную гибкость при работе и тестировании. Установлены коннекторы для подключения нагрузки и источника напряжения, перемычки для конфигурирования микросхему и контрольные точки для мониторинга всех основных параметров.

Компания предоставляет техническое описание и принципиальную схему модуля. В руководстве пользователя содержится вся необходима информация по работе с модулем и алгоритмы испытаний.

Отличительные особенности:

• завершенный оценочный модуль для испытания технических параметров LDO регулятора напряжения серии TPS7H1101-SP;
• на оценочном модуле установлено два регулятора напряжения;
  • поддержка режима current-sharing: два регулятора серии TPS7H1101-SP, включенные параллельно, обеспечивают выходной ток до 6 А
  • установлена микросхема регулятора напряжения в 16-выводном керамическом корпусе:
  • тепловые характеристики регулятора напряжения лучше на 80%, чем у аналогичных решений, предлагаемых сегодня;
  • работоспособность сохраняется при входном напряжении 1.5 В – 7 В;
  • падение напряжения составляет 75 мВ при выходном токе 1 А, что говорит о пониженном уровне рассеиваемой мощности;
  • низкий уровень шума и высокий уровень подавления пульсаций в линии позволяет применять регуляторы напряжения для питания аналоговых устройств;
• установлены все необходимые внешние компоненты для двух регуляторов напряжения;
• коннекторы для подключения источника напряжения, нагрузки;
• контрольные точки для мониторинга основных параметров;
• схема защиты от перегрузки по току;
• схема обратной связи по току;
• возможность параллельного подключения двух регуляторов напряжения;
• конфигурирование режима работы и параметров регулятора напряжения с помощью перемычек;
• техническая поддержка:
• описание режимов работы;
• алгоритмы проверки основных параметров;
• рекомендации по настройке.

Основные параметры

Комплектация:

1. Оценочный модуль TPS7H1101SPEVM

Руководство пользователя и принципиальная схема оценочного модуля
