Оценочный модуль Texas Instruments LMP92064EVM
LMP92064EVM – полнофункциональный оценочный модуль, предназначенный для демонстрации возможностей и технических характеристик интегрального цифрового датчика тока и напряжения LMP92064.
Купить LMP92064EVM на РадиоЛоцман.Цены — от 7 198 до 10 453 ₽ 5 предложений от 5 поставщиков Evaluation Module BoosterPack for Current Sensor and Voltage Monitor with SPI | |||
BOOST-LMP92064EVM Texas Instruments | 7 198 ₽ | ||
BOOST-LMP92064EVM Texas Instruments | 10 453 ₽ | ||
LMP92064EVM Texas Instruments | по запросу | ||
LMP92064EVM Texas Instruments | по запросу |
Подробное описание
Отличительной особенностью прибора является одновременное преобразование двух аналоговых величин в цифровой код. В датчик интегрирован прецизионный усилитель-датчик тока, два 12-разрядных АЦП, которые одновременно выполняют преобразования напряжения и тока и интерфейс SPI, позволяющий передавать данные Host-микроконтроллеру, поступающие в реальном времени, со скоростью до 20 МГц.
Характеристики микросхемы позволяют достичь высокой точности измерения напряжения питания, потребляемого тока и мощности практически любого устройства. Микросхема LMP92064 предназначена для применения в устройствах, в которых точный контроль потребляемой мощности имеет решающее значение, например приложения коммуникационной инфраструктуры, включая серверы, телекоммуникационное и офисное оборудование.

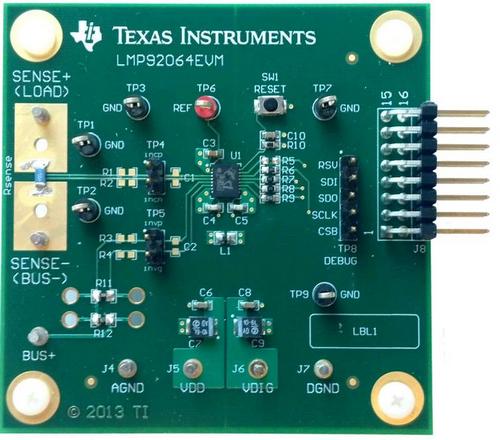

Оценочный модуль представляет собой небольшую плату, на которой установлена микросхема LMP92064, необходимые внешние пассивные компоненты обвязки, резистивный шунт для измерения тока, штырьевые контакты для замера основных параметров, коннектор для подключения оценочного модуля к отладочной плате или внешнему Host-устройству. Дополнительно на плате предусмотрены места для установки пассивных компонентов для фильтрации входного сигнала.
Оценочный модуль поставляется с платой адаптера USB2ANY, с помощью которого модуль можно подключить к ПК по интерфейсу USB. Специальное программное обеспечение с графическим интерфейсом позволит настроить датчик тока и напряжения, отслеживать в реальном времени передаваемые данные и вести их запись с целью дальнейшей обработки и анализа.
Отличительные особенности:
- полнофункциональный оценочный модуль;
-
установлена микросхема датчика тока и напряжения LMP92064:
- самая высокая точность измерений;
- высокая скорость преобразования - аналого-цифровое преобразование со скоростью 125 тыс. выборок в секунду позволяет делать точные измерения колебаний мощности;
- высокая пропускная способность - четырехпроводный интерфейс SPI позволяет передавать данные, поступающие в реальном времени, со скоростью до 20 МГц;
-
два синхронизированных 12-разрядных АЦП;
- 12-разрядный канал измерения тока:
- диапазон напряжения смещения: ±15 мкВ;
- динамический диапазон в режиме синфазного сигнала: -0.2 В – 2В;
- максимальное дифференциальное входное напряжение: +75 мВ;
- фиксированный коэффициент усиления: 25;
- максимальное отклонение коэффициента усиления: ±0.75%;
-
12-разрядный канал измерения напряжения:
- интегральная нелинейность: ±1 LSB;
- максимальное отклонение коэффициента усиления: ±0.75%;
- максимальное входное напряжение: +2.048 В;
- полоса пропускания: 100 кГц;
- встроенный источник опорного напряжения;
- напряжение питания: 4.5 В – 5.5 В;
- установлены все необходимые внешние пассивные компоненты;
- установлен резистивный шунт;
- установлены штырьевые контакты для замера основных параметров в контрольных точках;
- разъем для подключения к Hot-устройству или микроконтроллеру;
- в комплекте адаптер для подключения модуля по USB интерфейсу к ПК;
- полная программная и техническая поддержка:
- приложение с графическим интерфейсом для настройки модуля и визуализации получаемых данных;
- мониторинг данных в реальном времени;
- документация.
Основные параметры
Параметр | Значение |
Интерфейс подключения |
отладочная плата микроконтроллер |
Ядро базового элемента | - |
Базовый компонент | LMP92064 |
Разрядность, бит | - |
Вспомогательный компонент |
адаптер USB2ANY |
Целевое напряжение, В | 4.5 – 5.5 |
Напряжение питания, В | 4.5 – 5.5 |
Источник питания | отладочная плата / внешний |
Комплектация:
- Оценочный модуль LMP92064EVM
- Интерфейсный адаптер USB2ANY
- Переходник для подключения оценочного модуля к адаптеру USB2ANY
- Кабель USB
