Отладочный набор Microchip PIC32 Bluetooth Audio Development Kit (DV320032)

Купить DV320032 на РадиоЛоцман.Цены — от 25 до 1 832 051 ₽ 14 предложений от 14 поставщиков Набор разработчика и версия для разработки, PIC32MX450/PIC32MX470 Microcontroller Development Kit 100MHz CPU 128KB RAM 512KB Flash
EIS Components Весь мир	DV320032 Microchip	25 ₽	Купить
ЧипСити Россия	DV320032 Microchip	15 600 ₽	Купить
Augswan Весь мир	DV320032 Microchip	по запросу	Купить
Кремний Россия и страны СНГ	DV320032 Microchip	по запросу	Купить

Подробное описание

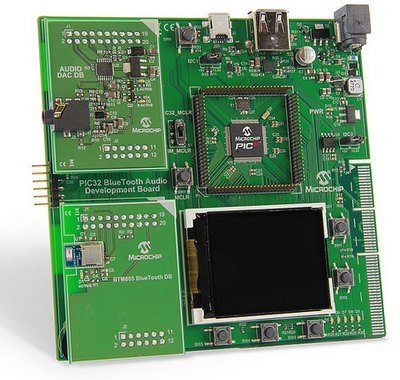

В состав набора входит базовая плата (DM320032) и две дочерние платы: Bluetooth HCI Radio Module Daughter Board (AC320032-1) и 24-bit stereo DAC Line-out/Headphone Amplifier Daughter Board (AC320032-2).

На базовая отладочная плате установлен микроконтроллер серии PIC32MX450F256L или PIC32MX470F512L. C целью повышения универсальности на плате установлены коннекторы для подключения процессорных модулей на других микроконтроллерах семейства PIC32. Плата снабжена богатой периферией, которая может использоваться пользовательским приложением, а это интерфейсы USB Host / USB Device, внешняя память с интерфейсом SPI, цветной графический дисплей, двухцветный светодиод и кнопки. Для питания платы используется внешний источник. Встроенные схемы регуляторов напряжения предназначены для питания микроконтроллера и периферии, схема подзарядки портативных устройств по USB интерфейсу способна обеспечить ток заряда до 2.5 А, а схемы защиты и USB мультиплексор гарантируют высокую надежность функционирования системы.

Дополнительно на плате предусмотрен коннектор PICtail Plus для подключения внешнего адаптера аутентификации Apple-устройств (приобретается отдельно). Для отладки и программирования приложения используется программатор-отладчик PICkit 3.

Дочерняя плата Bluetooth HCI Radio Module Daughter Board представляет собой адаптер для подключения Bluetooth-модуля FLC-BTM805CL2B к отладочной плате и демонстрирует самый простой вариант реализации беспроводного интерфейса. На плате установлены дополнительные коннекторы с сигналами коммуникационных портов микроконтроллера.

Дочерняя плата 24-bit stereo DAC Line-out/Headphone Amplifier Daughter Board предназначена для высококачественного воспроизведения потокового аудио. На плате установлены 16/24-разрядный ЦАП с частотой дискретизации 32-192 кГц, высококачественный усилитель для наушников, регулятор напряжения, коннектор для подключения наушников и дополнительный коннектор с сигналами коммуникационных портов микроконтроллера.

Отладочный набор поставляется с демонстрационным приложением, которое позволяет воспроизводить потоковое аудио от любого Bluetooth-устройтсва или плеера с USB интерфейсом.

Отличительные особенности:

• полнофункциональная отладочная платформа для разработки беспроводных Bluetooth аудио приложений;
• может рассматриваться как готовое решение или типовой проект;
  • базовая отладочная плата:
    • установлен микроконтроллер PIC32MX450F256L или PIC32MX470F512L;
    • возможность подключения процессорных модулей на микроконтроллерах семейства PIC32;
    • конфигурирование платы с помощью перемычек;
    • порты USB Deveice, USB Host;
    • установлен цветной ЖК дисплей;
    • установлена внешняя память с интерфейсом SPI емкостью 2 Мбит;
    • поддержка внутрисхемной отладки и программирования (PICkit 3);
    • предусмотрена возможность подключения внешнего адаптера аутентификации Apple-устройств;
    • питание от внешнего источника;
    • интегрированные схемы регуляторов напряжения, схемы защиты;
    • интегрированная схема подзарядки USB устройств может обеспечить выходной ток до 2.5 А;
    • установлена микросхема USB мультиплексора 3:1;
    • пользовательские кнопки, светодиоды, потенциометр;
  • дочерняя плата Bluetooth HCI Radio Module:
    • установлен Bluetooth-модуль FLC-BTM805CL2B;
    • коннектор для подключения к отладочной плате;
    • коннектор с сигналами ввода/вывода микроконтроллера;
  • дочерняя плата 24-bit stereo DAC Line-out/Headphone Amplifier:
    • установлен регулятор напряжения 5 В;
    • линейный выход, выход на наушники;
    • установлен 16/24-разрядный ЦАП AK4384VT;
    • высококачественный усилитель для наушников AK4201;
    • установлены все необходимые внешние элементы;
    • коннектор для подключения к отладочной плате;
    • коннектор с сигналами ввода/вывода микроконтроллера;
• полная программная поддержка:
  • демонстрационное приложение;
  • профиль Bluetooth Serial Port Protocol (SPP);
  • комплект Bluetooth Audio Suite 1 (профиль A2DP и стандартный кодек SBC CODEC);
  • комплект Bluetooth Audio Suite 2 (профиль A2DP и поддержка кодеков SBC и AAC).

Основные параметры

Комплектация:

1. Отладочная плата PIC32 Bluetooth Audio Development Board (DM320032)
2. Дочерняя плата Bluetooth HCI Radio Module Daughter Board (AC320032-1)
3. Дочерняя плата 24-bit stereo DAC Line-out/Headphone Amplifier Daughter Board (AC320032-2)

Руководство пользователя и принципиальная схема
