Отладочный набор Texas Instruments DK-TM4C129X

Цены

Подробное описание

Платформа разработки выпущена с целью поддержки новейших микроконтроллеров TM4C129XNCZAD серии Tiva C – первых в отрасли микроконтроллеров с ядром ARM Cortex-M4 с интегрированным интерфейсом Ethernet MAC+PHY.

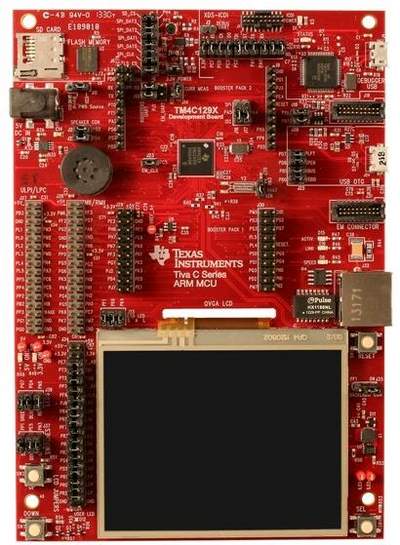

В состав отладочного набора входит отладочная плата, которая снабжена богатой периферией, внутрисхемным отладчиком-программатором, цветным ЖК дисплеем, разъемами различных коммуникационных интерфейсов и разъемами для подключения плат расширения. Установленный микроконтроллер TM4C129XNCZAD имеет 1024 Кбайт встроенной Flash-памяти, 256 Кбайт ОЗУ, встроенный контроллер USB Host/Device/OTG, контроллер Ethernet, модуль управления питанием и широкий набор периферии. Большинство сигналов линий ввода/вывода микроконтроллера доступны на специальных разъемах платы (однако, встроенный в микроконтроллер мультиплексор, позволяет к этим выводам подключать различную внутреннюю периферию).

Питание плата может получать от внешнего источника 5 В, либо от встроенного внутисхемного отладчика-программатора (USB). Для питания микроконтроллера и периферии используется схема импульсного регулятора напряжения на микросхеме TPS62177DQC.

Для программирования и отладки приложений на плате размещен внутрисхемный отладчик-программатор ICDI с интерфейсом USB, но возможно использование внешнего отладчика, который подключается к стандартному 20-выводному разъеме на плате.

ЖК дисплей (разрешение 320×240) с резистивным сенсорным экраном подключен непосредственно к микроконтроллеру по 8-битной шине.

С помощью отладочного набора разработчики смогут оценить все возможности микроконтроллера. Плата поставляется с демонстрационным приложением, дополнительно для пользователей доступны более 50 примеров приложений. Для разработки приложений Интернета Вещей компания рекомендует совместно с отладочной платой использовать плату расширения серии BoosterPack SimpleLink™ CC3000 BoosterPack. Все необходимое ПО для микроконтроллеров серии Tiva C, интегрированная среда разработки приложений Code Composer Studio доступны для скачивания на сайте компании.

Отличительные особенности:

• высокоинтегрированная и полнофункциональная платформа разработки приложений;
• может использоваться для оценки возможностей микроконтроллеров семейства TM4C129X;
• предназначена для разработки приложений Интернета Вещей, систем промышленной автоматизации и человеко-машинных интерфейсов, в которых требуется высокая производительность, наличие различных коммуникационных интерфейсов, аналого-цифровое преобразование, управление внешними устройствами;
• установлен микроконтроллер TM4C129XNCZAD:
  • ядро ARM cortex-M4F, рабочая частота до 120 МГц;
  • 1024 К,айт Flash-память, 256 Кбайт ОЗУ, 6 Кбайт EEPROM;
  • встроенный 8/16/32-разрядный интерфейс внешней периферии;
  • встроенные функции и модули безопасности (AES, DES, SHA/MD5);
  • коммуникационные интерфейсы:
  • восемь UART;
  • четыре модуля QSSI (Quad Synchronous Serial Interface);
  • 10 каналов интерфейса I2C;
  • два контроллера CAN;
  • контроллер 10/100 Ethernet MAC;
  • Ethernet PHY с аппаратной поддержкой IEEE1588;
  • контроллер USB 2.0 OTG/Host/Device;
  • встроенный конфигурируемый контроллер ЖК дисплея;
  • конфигурируемы 32-канальный контроллер прямого доступа к памяти;
  • восемь 16/32-разрядных таймеров общего назначения, два сторожевых таймера;
  • модуль ШИМ с 8 выходами;
  • интерфейс квадратурного энкодера;
  • два многоканальных 12-разрядных АЦП, три независимых аналоговых компаратора, 16 цифровых компараторов;
• встроенный внутрисхемный отладчик-программатор;
• схема питания микроконтроллера и периферии;
• установлен цветной ЖК дисплей с резистивным сенсорным экраном;
• схема питания подсветки ЖК дисплея;
• прецизионный источник опорного напряжения;
• установлен слот карт памяти micrSD;
• установлена дополнительная Flash-память 512 Мбит;
• аудио интерфейс (предварительный усилитель, динамик);
• установлен цифровой датчик температуры;
• разъемы с сигналами линий ввода/вывода микроконтроллера;
• разъемы для подключения плат расширения серии BoosterPack;
• порты USB, Ethernet;
• 20-выводный разъем для подключения внешнего отладчика;
• пользовательские кнопки, светодиоды;
• конфигурирование основных параметров платы с помощью перемычек;
• разъем для измерения потребляемого тока;
• полная программная поддержка:
  • демонстрационное ПО;
  • примеры приложений;
  • ПО для разработки приложений.

Основные параметры

Комплектация:

1. Отладочная плата
2. Набор кабелей
3. USB Flash-накопитель, который содержит ПО, документацию и инструменты разработчика

Руководство пользователя и принципиальная схема

ti.com


Основные параметры набора или платы

Варианты написания:

DKTM4C129X, DK TM4C129X
