Стартовый набор IAR EXP-STM32F429II-MM-JL
Производитель | IAR |
Модель | EXP-STM32F429II-ММ-JL |
EXP-STM32F429II-MM-JL (Magnetometer kit) – полнофункциональный стартовый набор компании IAR, который может использоваться изучения интегрированной среды разработки IAR Embedded Workbench, для оценки возможностей микроконтроллеров семейства STM32 и разработки специализированных приложений, в которых требуются функции измерения магнитного поля.
Цены
Подробное описание
Стартовый набор EXP-STM32F429II-MM предлагает простой и быстрый путь для изучения микроконтроллеров семейства STM32.

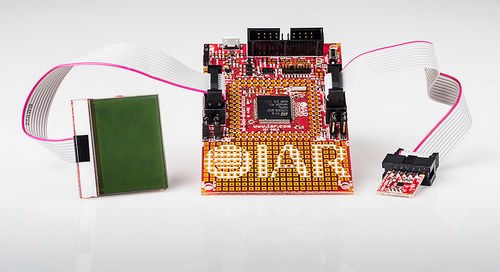

В комплект стартового набора входит оценочная плата STM32F429II-EXP, модуль магнетометра, модуль монохромного графического ЖК индикатора и JTAG адаптер J-Link Lite USB-JTAG/SWD.
Оценочная плата выполнена в компактном форм-факторе, но, несмотря на это, является достаточно функциональным решением на базе микроконтроллера STM32F429II. Плата оснащена некоторой периферией и несколькими разъемами: 20-выводным JTAG, компактным 19-выводным разъемом для трассировки, двумя разъемами UEXT/UXT для подключения плат расширения и внешней периферии и разъемом USB. Питание на плату может подаваться от внешнего адаптера JTAG, с разъема трассировки и от интерфейса USB. На плате также имеются область для прототипирования, пользовательская кнопка и кнопка сброса, пользовательские светодиоды и светодиод для индикации питания, а также специальные контрольные точки для измерения потребляемого тока. К этим точкам можно подключить специальный анализатор I-scope компании IAR, с помощью которого разработчик в реальном времени может наблюдать изменение потребление тока и напряжения в интегрированной среде разработки.
Плата поддерживает работу с внутрисхемными отладчиками компании IAR, а также с другими JTAG адаптерами. Доступен для заказа также стартовый набор без JTAG адаптера J-Link Lite USB-JTAG/SWD - EXP-STM32F429II-MM.
Приобретая стартовый набор пользователи получают лицензию (с ограничением по размеру кода) на IAR Embedded Workbench.
Отличительные особенности:
-
полнофункциональная оценочная плата для разработки и отладки приложений;
-
установлен микроконтроллер STM32F429II:
- ядро ARM Cortex-M4, рабочая частота до 180 МГц;
- 16-канальный DMA контроллер;
- 2 Мбайт Flash-память, 256 Кбайт ОЗУ;
- двенадцать 16-разрядных таймеров, часы реального времени;
- два 32-разрядных таймера;
- коммуникационные порты: 4×UART, 6×SPI, 2×CAN, 3×I2C, 2×USB;
- интерфейс Ethernet;
- 24-канальный 12-разрядный многоканальный АЦП;
- двухканальный 12-разрядный ЦАП;
- два аналоговых компаратора;
- встроенный контроллер ЖК индикатора;
- до 140 линий ввода/вывода общего назначения;
-
установлены разъемы:
- стандартный 20-выводный JTAG;
- 19-выводный для подключения трассировщика (SWD интерфейс);
- два разъема для подключения плат расширения или внешней периферии;
- USB;
- установлены пользовательские кнопки, светодиоды;
- установлен светодиод индикатор наличия питания;
- область для прототипирования;
- контрольные точки для измерения потребляемого тока;
- несколько опций питания платы;
-
модуль ЖК индикатора:
- монохромный графический ЖК индикатор Nokia 3310;
- подключение к разъему UEXT на оценочной плате;
-
модуль магнетометра:
- компактный форм-фактор;
- установлена микросхема 3-осевого магнетометра MAG3110;
- подключение к разъему UEXT на оценочной плате;
-
установлен микроконтроллер STM32F429II:
- JTAG адаптер J-Link Lite USB-JTAG/SWD;
-
полная программная поддержка:
- интегрированная среда разработки IAR Embedded Workbench;
- лицензия без ограничения времени работы, но с ограничением по размеру кода;
- примеры приложений;
- демонстрационное приложение.
Основные параметры
Параметр | Значение |
Интерфейс подключения | USB / JTAG |
Ядро базового элемента | ARM Cortex-M4 |
Базовый компонент | STM32F429II |
Разрядность, бит | 32 |
Вспомогательный компонент |
AP1231 STM1001RW магнетометр |
Целевое напряжение, В | 3.3 |
Напряжение питания, В | 5.0 |
Источник питания | USB / JTAG |
Комплектация:
- Оценочная плата STM32F429II-EXP
- Модуль ЖК индикатора
- Модуль магнетометра
- JTAG адаптер J-Link Lite USB-JTAG/SWD
- Интегрированная среда разработки с ограничением по размеру кода (32 Кбайт)
- Демонстрационное приложение
Принципиальная схема оценочной платы
Основные параметры набора или платы
Параметр | Значение |
---|---|
Производитель базового компонента | STMicroelectronics |
Ядро | Cortex-M4 |
Разрядность, бит | 32 |
Поддерживаемые семейства | Cortex-M4 |
Периферия платы |
|
Варианты написания:
EXPSTM32F429IIММJL, EXP STM32F429II ММ JL
