Отладочный набор Microsemi SmartFusion2 Development Kit (SF2-DEV-KIT)

Цены

Подробное описание

SmartFusion2 это первая в мире СнК, включающая в себя энергонезависимую программируемую вентильную матрицу (FPGA), полноценную аппаратную процессорную подсистему на базе ядра ARM Cortex-M3 с соответствующим набором периферии, DSP подсистему, ОЗУ, а также высокоскоростные последовательные интерфейсы обмена данными.

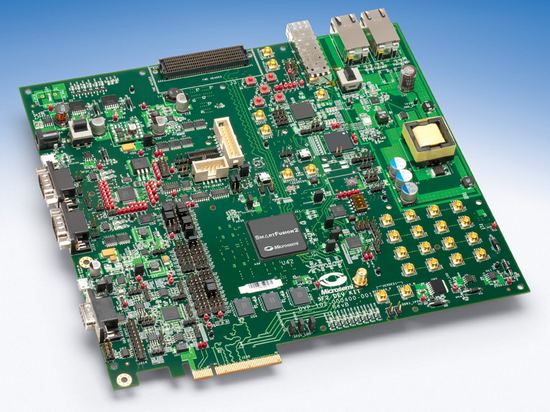

Отладочная плата является высокоинтегрированным решением и содержит многочисленные приемопередатчики с целью поддержки встроенных в микроконтроллер подсистем, таких как HS USB 2.0 OTG, CAN, RS232, RS484 и IEEE1588.

Дополнительно на плате имеются порты USB, Ethernet с поддержкой PoE, порты RS232 и RS485, разъемы для подключения программатора-отладчика, SMP коннекторы 5G SERDES. Для питания платы используется внешний источник питания, встроенные схемы регуляторов напряжения обеспечивают необходимые напряжения питания для СнК и периферии.

Встроенные в СнК блоки SERDES доступны через SMP коннекторы или через интерфейс PCI-E. Для реализации функций встроенной системы управления памятью СнК на плате установлена внешняя память DDR 512 Мбайт и Flash-память с интерфейсом SPI.

Отличительные особенности:

• полнофункциональный отладочный набор позволяет:
  • оценить качество сигнала трансиверов 5G SERDES (на плате доступны SMP коннекторы);
  • разрабатывать оконечные приложения и устройства PCI-E;
  • оценить возможности интерфейса DDR3 и портов ввода/вывода общего назначения;
  • разрабатывать подсистемы, для которых требуется:
    • поддержка протокола IEEE 1588 Timing Synchronization;
    • поддержка технологии PoE (Power over Ethernet);
    • Gigabit Ethernet/10 Gigabit Ethernet коммутаторы;
    • промышленное управление электродвигателями;
    • управление питанием;
• на отладочной плате установлена ПЛИС M2S050T-1FGG896:
  • до 150 тыс. логических элементов, 256 Кбит eNVM, 1.5 Мбит ОЗУ в структуре ПЛИС и контроллер внешней памяти;
  • в состав периферии входит: 10/100/1000 Ethernet, USB 2.0, SPI, CAN, DMAs, I2Cs, UARTs, таймеры, 16x 5Gbps SERDES, PCIe, XAUI/XGXS+ Native SERDES;
  • периферийное устройство синхронизации ZL30362;
  • поддержка технологии PoE, встроенный модуль PoE обеспечивает мощность до 48 Вт;
  • прецизионный 16-разряднй 8-канальный АЦП, который может использоваться в приложениях управления питанием;
  • установлена внешняя память:
    • DDR3 512 Мбайт, SDRAM – 16 Мбайт;
    • Flash-память 4 Гбайт NAND Flash;
    • Flash-память с последовательным интерфейсом 8 Мбайт;
  • интерфейс JTAG для подключения программатора FlashPro4;
  • коннектор ETM Trace;
  • контроллер USB 2.0 OTG;
  • порт RS232 для USB-UART подключения;
  • два порта CAN и соответствующие драйверы;
  • коннекторы RJ45 PoE;
  • два коннектора RJ45 (TSE Ethernet или SGMII);
  • интерфейс SERDES:
    • коннектор X4 PCIe Gen1/Gen2;
    • 4 пары Tx/Rx SMP высокоскоростных коннекторов;
    • 4 канала SERDES на FMC разъеме;
  • высокоскоростной интерфейс памяти, поддерживающий LPDDR, DDR2, DDR3 и SDRAM;
  • FMC разъем для подключения дочерних плат и плат расширения;
  • разъемы с сигналами шины I²C и SPI;
• полная программная и техническая поддержка;

Основные параметры

Комплектация:

1. Отладочная плата
2. Программатор FlashPro4
3. Набор кабелей
4. Источник питания 12 В

microsemi.com

Основные параметры набора или платы

Варианты написания:

SF2DEVKIT, SF2 DEV KIT
