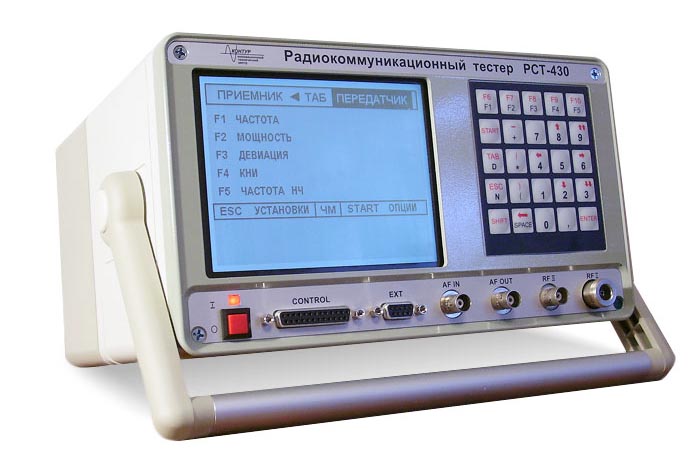

Радиокоммуникационный сервисный тестер Контур РСТ-430
| Производитель | Контур |
| Модель | РСТ-430 |
Радиокоммуникационный сервисный тестер РСТ-430 предназначен для технического обслуживания и ремонта радиостанций с частотной (дополнительная опция – амплитудной) модуляциями, работающих в КВ-УКВ диапазонах.
Подробное описание
Представляет собой многофункциональный радиоизмерительный прибор для работ по обслуживанию средств связи в стационарных и полевых условиях.
Питание прибора осуществляется от источника постоянного тока 10 … 25 В или сетевого адаптера 220/12 В, поставляемого в комплекте с прибором.
Прибор поставляется в специальном кейсе, стоимость кейса входит в цену прибора.
Прибор сертифицирован в РФ (№ 21506 RU.C.35.007.A с 02.09.2005, № в реестре 29839-05)
и Республике Беларусь (№ 4811 с 26.07.07, № в реестре РБ 03 16 3485 07).
Выполняет функции:
- ВЧ-генератора;
- НЧ-генератора;
- частотомера;
- измерителя мощности;
- испытательной нагрузки передатчика;
- измерителя модуляции;
- измерителя коэффициента нелинейных искажений;
- вольтметра переменного тока.
Основные измеряемые параметры:
- мощность несущей передатчика;
- частота передатчика;
- частоты вызывных сигналов передатчика;
- девиация частоты передатчика;
- чувствительность модуляционного входа передатчика;
- КНИ модуляционной характеристики передатчика;
- чувствительность приемника, в т.ч., методом СИНАД;
- выходное напряжение приемника;
- избирательность приемника;
- КНИ приемника;
- порог срабатывания подавителя шумов приемника.
Типовой комплект поставки:
- Прибор РСТ-430
- Адаптер 220/12 В
- Кабели ВЧ, НЧ
- Паспорт, методика поверки, руководство по эксплуатации
- Кейс для переноски
Технические характеристики тестера РСТ-430
|
Параметры
|
Значения
|
|||
|
Генератор
ВЧ-сигналов |
Частота
|
Базовый диапазон
|
90 … 210 МГц
|
|
|
Дополнительные диапазоны
(по согласованию с Заказчиком) |
100 кГц … 470 (527) МГц
|
|||
|
Шаг
|
1 кГц
|
|||
|
Погрешность установки несущей частоты
|
< 10–6 *)
|
|||
|
Девиация в режиме ЧМ
|
Диапазон
|
0.1 … 20 кГц
|
||
|
Шаг
|
10 Гц
|
|||
|
Погрешность установки девиации
|
< 10%
|
|||
|
Уровень
выходного сигнала |
Диапазон
|
–60 (–80) … –120 дБм
|
||
|
Шаг
|
1 дБм
|
|||
|
Основная погрешность установки уровня
|
< 3 дБ
|
|||
|
Дополнительная погрешность
|
< 0.1 мкВ
|
|||
|
Амплитудная модуляция (доп. опция)
|
0 … 100%
|
|||
|
Погрешность установки КАМ
|
< 10%
|
|||
|
Частота модулирующих
сигналов |
Диапазон
|
20 Гц … 20 кГц
|
||
|
Шаг
|
1 Гц
|
|||
|
Генератор НЧ
|
Пределы изменения
частоты |
Диапазон
|
20 Гц … 20 кГц
|
|
|
Шаг
|
1 Гц
|
|||
|
Нестабильность частоты
|
< 0.2 Гц
|
|||
|
Уровень выходного
сигнала |
Диапазон
|
0 … 2 В
|
||
|
Шаг
|
10 мВ
|
|||
|
Погрешность установки
|
< (0.01 + 0.03·U) В
|
|||
|
Коэффициент
нелинейных искажений |
< 0.3%
|
|||
|
Измеритель
модуляции |
Девиация ЧМ
|
0.1 … 20 кГц
|
||
|
Погрешность
|
< (0.1 + 0.1·D) кГц
|
|||
|
Коэффициент АМ
|
0 … 100%
|
|||
|
Погрешность
|
< 10%
|
|||
|
Частотомер
|
НЧ
|
10 Гц … 100 кГц
|
||
|
ВЧ
|
40 МГц … 240 МГц (… 1000 МГц)
|
|||
|
Нестабильность
опорного генератора |
< 10–6 *)
|
|||
|
Измеритель
нелинейных искажений |
Частотный диапазон
|
20 Гц … 10 кГц
|
||
|
Пределы
|
1 … 50%
|
|||
|
Погрешность
|
< (5 + 5·КИЗМ)%
|
|||
|
Вольтметр
|
Постоянное
напряжение |
Диапазон
|
0 … 30 В
|
|
|
Погрешность
|
< (2 + 2·(UК/UИЗМ))%
|
|||
|
Переменное
напряжение |
Диапазон
|
0.02 … 20 В
|
||
|
Полоса частот
|
20 Гц … 20 кГц
|
|||
|
Погрешность
|
< (0.02+0.03·U) В
|
|||
|
Измеритель
мощности |
Уровень
|
0.5 … 20 Вт
(по согласованию с Заказчиком
до 50 Вт – с внешним аттенюатором ФАД-2, до 100 Вт – с ФАД-3. |
||
|
Погрешность
|
< [10 + (PК/PИЗМ)]%
|
|||
|
Общие характеристики
|
||||
|
Габаритные размеры
|
420 × 380 × 205 мм
|
|||
|
Вес
|
6.5 кг
|
|||
*) При необходимости может быть установлен опорный генератор со стабильностью до 5·10–7.
Возможно сохранение результатов в энергонезависимом ОЗУ.
Возможна поставка прибора с источником питания, обеспечивающим не менее 4 ч автономной работы.
Основные параметры вольтметра
| Параметр | Значение |
|---|---|
| Тип индикации | цифровой |
| Исполнение | настольный |
| Измеряемые параметры |
|
Основные параметры частотомера (стандарта частоты, компаратора)
| Параметр | Значение |
|---|---|
| Назначение | частотомер |
| Исполнение | настольный |
Основные параметры генератора
| Параметр | Значение |
|---|---|
| Исполнение | настольный |
| Число каналов | 1 |
| Виды сигналов | синус |
