Прибор цифровой комбинированный Контур СВГ-5
| Производитель | Контур |
| Модель | СВГ-5 |

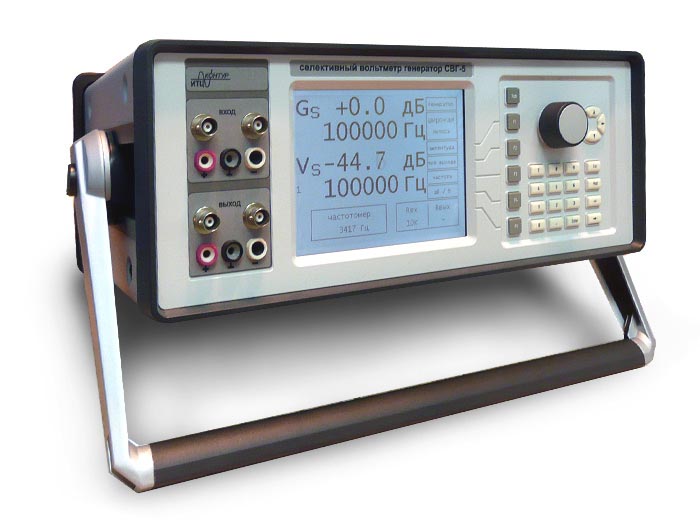

Прибор цифровой комбинированный СВГ-5 предназначен:
Цены
Подробное описание
- для измерения среднеквадратичных значений напряжения переменного тока несимметричных или дифференциальных сигналов;
- для измерения частоты напряжения переменного тока несимметричных или дифференциальных сигналов;
- для генерирования синусоидальных сигналов;
- для визуального исследования сигналов произвольной формы.
Может использоваться для технического обслуживания (ТО) и ремонта аппаратуры высокочастотных каналов связи и передачи данных информационных структур.
Прибор СВГ-5 функционально состоит из четырех устройств:
- генератора синусоидального сигнала;
- вольтметра среднеквадратичного значения напряжения переменного тока с переключаемой полосой пропускания по частоте;
- частотомера;
- индикатора формы сигнала.
СВГ-5 выполнен в виде настольного прибора, который устанавливается на горизонтальной поверхности или вертикально, передней панелью вверх.
Предусмотрена возможность для установки прибора в наклонном положении. Для этого имеется поворачивающаяся ручка, которая фиксируется в требуемом положении двумя (левой и правой) кнопками.
Вольтметр и генератор имеют отдельные внешние сигнальные разъемы и могут функционировать независимо. Внешней коммутацией входов и выходов прибора с помощью измерительных кабелей можно построить различные измерительные схемы.
СВГ-5 имеет симметричный (дифференциальный) и несимметричный вход вольтметра с переключаемым входным сопротивлением.
Вольтметр СВГ-5 позволяет переключать полосу пропускания с широкой на одну из двух узких. Это позволяет исследовать спектр сигнала в пределах рабочего диапазона частот.
СВГ-5 имеет прямой и инверсный выходы генератора синусоидальных сигналов, которые синхронизированы между собой. Это позволяет работать с двухтактными каскадами.
Измерение частоты происходит автоматически при наличии на входе сигнала требуемого уровня.
Технические характеристики прибора СВГ-5
|
Параметры
|
Значения
|
|
|
Генератор
синусоидального сигнала |
Диапазон частот выходного сигнала
|
300 Гц … 2.5 МГц
|
|
Шаг установки частоты
|
1 Гц
|
|
|
Уровень выходного сигнала
на согласованной нагрузке |
-40 дБ … +14 дБ
(8 мВ … 3.88 В) |
|
|
Шаг установки уровня выходного сигнала
|
0.1 дБ (0.01 В)
|
|
|
Широкополосный
среднеквадратичный вольтметр |
Диапазон уровней измеряемого сигнала
|
-40 дБ … + 40 дБ
(8 мВ … 77.5 В) |
|
Диапазон частот входного сигнала
|
300 Гц … 2.5 МГц
|
|
|
Узкополосный
среднеквадратичный вольтметр |
Диапазон уровней измеряемого сигнала
|
-40 дБ … + 40 дБ
(8 мВ … 77.5 В) |
|
Диапазон частот входного сигнала
|
300 Гц … 2.5 МГц
|
|
|
Ширина полос пропускания по частоте
на уровне –3 дБ |
40 Гц. 100 Гц
|
|
|
Частотомер
|
Диапазон измеряемых частот
|
30 Гц … 2.5 МГц
|
|
Диапазон уровней измеряемого сигнала
|
77.5 мВ … 77.5 В
|
|
|
Индикатор
формы сигналов |
Диапазон разверток по амплитуде
|
10 мкВ … 100 В
|
|
Диапазон разверток по времени
|
5 нс … 5 с
|
|
|
Общие характеристики
|
||
|
Питание
|
Напряжение
|
220 В ±10%
|
|
Частота
|
50 Гц ±2%
|
|
|
Габаритные размеры прибора
|
не более 360 × 380 × 140 мм
|
|
|
Масса
|
Прибора
|
6 кг
|
|
Прибора с переносным кейсом
|
11 кг
|
|
Основные параметры осциллографа
| Параметр | Значение |
|---|---|
| Тип | цифровой |
| Исполнение | настольный |
Основные параметры вольтметра
| Параметр | Значение |
|---|---|
| Тип индикации | цифровой |
| Исполнение | настольный |
| Измеряемые параметры | напряжение постоянное |
Основные параметры генератора
| Параметр | Значение |
|---|---|
| Исполнение | настольный |
| Виды сигналов | синус |
Основные параметры частотомера (стандарта частоты, компаратора)
| Параметр | Значение |
|---|---|
| Назначение | частотомер |
| Исполнение | настольный |
Варианты написания:
СВГ5, СВГ 5
