Демонстрационный набор Microchip ADM00575

Цены

Купить ADM00575 на РадиоЛоцман.Цены — от 1 892 до 450 495 ₽ 11 предложений от 11 поставщиков Набор разработчика, MCP8063 12V 3-Phase BLDC Sensorless Fan Controller Demo Kit
IC Home Весь мир	ADM00575 Microchip	5 485 ₽	Купить
ChipWorker Весь мир	ADM00575 Microchip	6 308 ₽	Купить
ТМ Электроникс Россия	ADM00575 Microchip	19 962 ₽	Купить
Augswan Весь мир	ADM00575 Microchip	по запросу	Купить

Подробное описание

Набор позволяет реализовать функции управления и мониторинга микросхемы драйвера на примере приложений управления вентиляторами охлаждения с напряжением питания 12 В.

Интегральный драйвер MCP8063 может работать автономно или в сочетании с PIC микроконтроллерами и цифровыми сигнальными контроллерами dsPIC. В последнем случае достигается наивысшая гибкость системы управления, благодаря возможности контроллировать множество параметров от напряжения до скорости вращения, используя различные высокопроизводительные программные алгоритмы.

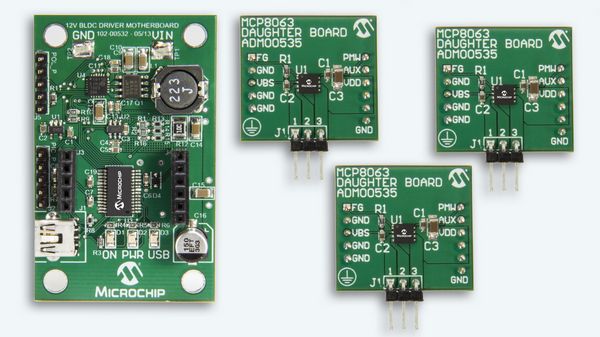

В состав аппаратной части демонстрационного набора входит палата адаптера с микроконтроллером PIC24FJ64GB002 (ADM00532) и три дочерних платы с микросхемой MCP8063 (ADM00535).

Плата адаптера на микроконтроллере PIC24FJ64GB002 в первую очередь предназначена для реализации связи по интерфейсу USB с приложением на ПК. Дополнительно, на плате установлены регулятор напряжения 3.3 В для питания микроконтроллера, импульсный регулятор напряжения для питания драйвера вентилятора, дельта-сигма АЦП для контроля основных параметров драйвера. Таким образом, плата адаптера выполняет функции передачи данных по интерфейсу USB, генерации ШИМ сигнала, измерения частоты и напряжения питания, а также активации других сигналов управления.

Дочерние платы с установленным драйвером MCP8063 подключаются к плате адаптера посредством штыревых разъемов.

Чтобы полностью оценить возможности интегральных драйверов для демонстрационного набора предоставляется специальная программа для ПК с графическим интерфейсом, посредством которой осуществляется контроль основных параметров и управление микросхемой MCP8063 (или MTD6501). С помощью данной утилиты пользователь может контроллировать напряжение питания вентилятора и ток потребления, управлять ШИМ сигналом и скоростью вращения.

Отличительные особенности:

• полнофункциональный демонстрационный набор для оценки возможностей интегральных драйверов электродвигателя;
• основная плата или плата адаптера:
  • установлен микроконтроллер PIC24FJ64GB002;
  • реализация связи с ПК по USB интерфейсу;
  • контроль и мониторинг в реальном времени основных параметров драйвера электродвигателя с помощью микросхемы дельта-сигма АЦП;
  • установлен регулятор напряжения 3.3 В для питания микроконтроллера;
  • установлен импульсный регулятор напряжения для питания электродвигателя;
  • разъемы для подключения плат расширения;
• платы расширения:
  • установлена микросхема MCP8063:
    • интегральный высокоэффективный драйвер бесколлекторного электродвигателя;
    • поддержка бессенсорного управления бесколлекторными электродвигателями (не требуется датчики Холла);
    • не требуется внешняя настройка;
    • выходная частота ШИМ: 23 кГц;
    • встроенный 180-градусный синусоидальный привод (повышенная эффективность и низкий акустический шум);
    • широкий диапазон напряжения питания: 2 – 14 В;
    • поддержка управления скоростью посредством напряжения питания или ШИМ;
    • встроенная схема защиты от перегрузки по току;
    • встроенная схема защиты от перегрева;
    • встроенная схема защиты от заклинивания и схема автоматического восстановления;
    • встроенный генератор частоты.
  • разъемы для подключения к основной плате;
  • разъем для подключения вентилятора с напряжением питания 12 В;
• полная программная поддержка:
  • утилита с графическим интерфейсом для настройки и мониторинга параметров в реальном времени по USB интерфейсу:
    • управление напряжением питания и измерение потребляемого тока;
    • управление ШИМ и генератором частоты;
    • автоматические тестовые измерения.
  • все необходимое для разработки приложений управления электродвигателями: исходные коды, алгоритмы, примеры приложений, инструменты для отладки и типовые проекты;

Основные параметры

Комплектация

1. Плата адаптера ADM00532
2. Три дочерних платы ADM00535
3. Кабель miniUSB

Руководство пользователя демонстрационного набора
