Оценочная плата Microchip OS81110 cPhy Evaluation Board (B20002)
Производитель | Microchip |
Модель | OS81110 cPhy Evaluation Board, B20002 |
OS81110 cPhy Evaluation Board (B20002) - полнофункциональная оценочная плата серии MOST ToGo предназначена для изучения технологии MOST (Media Oriented Systems Transport) и разработки автомобильных информационно-развлекательных систем.
Цены
Подробное описание
Плата представляет собой завершенный сетевой узел системы MOST и может использоваться в качестве основы для критически важных цепей, для быстрого создания демонстрационного проекта и позволяет значительно сократить общее время на разработку и тестирование.
Представленная оценочная плата является основой типового проекта компании Microchip MOST150 cPhy MOST ToGo Evaluation Kit (B20001) – MOST система с подключением по коаксиальному кабелю со скорсотью передачи данных до 150 Мбит/с. В типовой проект включено три однотипных оценочных платы, контроллер пользовательского интерфейса с ЖК дисплеем, 4-портовый USB-концентратор, источник питания, наушники и набор кабелей.
Для разработки MOST систем с подключением по неэкранированной витой паре предназначен типовой проект MOST50 ePhy MOST ToGo Evaluation Kit (B20004) и оценочная плата OS81092 ePhy Evaluation Board (B20003).

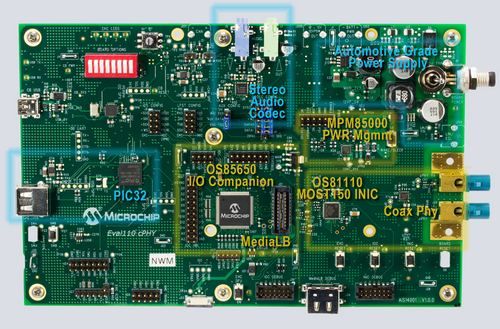

Высокоинтегрированная оценочная плата OS81110 cPhy Evaluation Board представляет собой завершенный MOST150 сетевой узел на базе интеллектуального контроллера сетевого интерфейса OS81110 и приемопередатчика коаксиального интерфейса MOST150 OS82150. Установленный на плату микроконтроллер PIC32MX795 (внешний Host контроллер) используется для выполнения кода пользовательского приложения или демонстрационного приложения. Вспомогательный контроллер OS85650 предназначен для расширения портов ввода/вывода и расширения функционала сетевого узла. Контроль и управление питанием платы выполняет микросхема MPM85000, сертифицированная для применения в автомобильных системах.
Все электронный компоненты оценочной платы адаптированы и сертифицированы для применения в автомобильных системах.
Необходима техническая документация, ПО и примеры приложений предоставляются компанией.
Отличительные особенности:
-
полнофункциональная оценочная плата, предназначенная для изучения технологии MOST и разработки сетевых информационно-развлекательных систем для автомобилей:
-
установлен интеллектуальный контроллер сетевого интерфейса OS81110:
- поддерживаемая скорость передачи данных - 150 Мбит/с;
- поддерживаемый физический уровень: оптический, коаксиальный;
- интегрированные интерфейсы: I2C, I2S, SPI, TSI, MediaLBl;
- встроенные функции управления сетью MOST;
- 48-выводный корпус QFN;
- установлен приемопередатчик коаксиального интерфейса MOST150 OS82150 и разъемы для подключения коаксиального кабеля;
- установлен внешний Host контроллер - микроконтроллер PIC32MX795;
- установлен вспомогательный контроллер ввода/вывода OS85650;
- USB интерфейс для коммуникации с ПК на базе преобразователя USB-UART;
- установлен приемопередатчик CAN интерфейса;
- установлена микросхема 24-канального расширителя портов ввода/вывода;
- аудио интерфейс (вход/выход) на базе стереофонического аудио кодека UDA1380;
- порты USB, USB Host, UART;
- управление периферией платы по интерфейсу I2C;
- разъем для подключения плат расширения;
- конфигурирование платы с помощью DIP переключателей;
- установлен контроллер управления питанием MPM85000, сертифицированный для применения в автомобильных системах;
-
встроенные функции управления питанием, совместимые со стандартом MOST:
- контроль активности сети;
- генераторы сигнала сброса;
- поддержка режима работы с пониженным энергопотреблением;
- последовательный интерфейс для конфигурирования и контроля параметров;
- установлены пользовательские кнопки и светодиоды;
- интерфейс отладки;
-
установлен интеллектуальный контроллер сетевого интерфейса OS81110:
- полная техническая и программная поддержка.
Основные параметры
Параметр | Значение |
Интерфейс подключения | USB / MOST150 coaxial |
Ядро базового элемента | PIC32 |
Базовый компонент |
PIC32MX795 OS81110 OS82150 OS85650 |
Разрядность, бит | 32 |
Вспомогательный компонент |
MCP2200 24LC32 TCA6424 UDA1380 MPM85000 MCP2562 |
Целевое напряжение, В | 3.3 / 1.8 |
Напряжение питания, В | 5.0 / 12.0 |
Источник питания | Внешний |
Комплектация:
- Оценочная плата OS81110 cPhy Evaluation Board
Руководство пользователя и принципиальная схема оценочной платы
Основные параметры набора или платы
Параметр | Значение |
---|---|
Производитель базового компонента | Microchip |
Ядро | PIC32MX |
Разрядность, бит | 32 |
Поддерживаемые семейства | PIC32MX |
Периферия платы |
|
