Оценочная плата Microchip OS81092 ePhy Evaluation Board (B20003)

Цены

Подробное описание

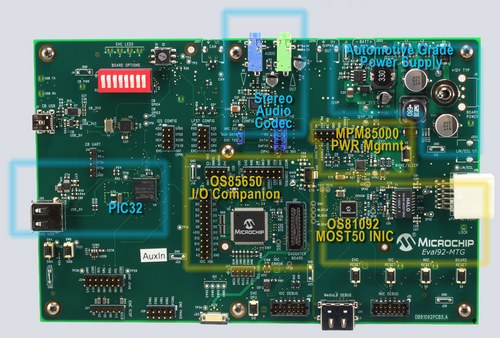

Плата представляет собой завершенный сетевой узел системы MOST и может использоваться в качестве основы для критически важных цепей, для быстрого создания демонстрационного проекта и позволяет значительно сократить общее время на разработку и тестирование.

Представленная оценочная плата является основой типового проекта компании Microchip MOST50 ePhy MOST ToGo Evaluation Kit (B20004) – MOST система с подключением по неэкранированной витой паре со скорсотью передачи данных до 50 Мбит/с. В типовой проект включено три однотипных оценочных платы, контроллер пользовательского интерфейса с ЖК дисплеем, 4-портовый USB-концентратор, источник питания, наушники и набор кабелей.

Высокоинтегрированная оценочная плата OS81092 ePhy Evaluation Board представляет собой завершенный MOST50 сетевой узел на базе интеллектуального контроллера сетевого интерфейса OS81092. Установленный на плату микроконтроллер PIC32MX795 (внешний Host контроллер) используется для выполнения кода пользовательского приложения или демонстрационного приложения. Вспомогательный контроллер ввода/вывода OS85650 предназначен для расширения функционала сетевого узла и управления периферией. Контроль и управление питанием платы выполняет микросхема MPM85000, сертифицированная для применения в автомобильных системах.

Дополнительно, на плате установлена микросхема стерео аудио кодека, 24-канального расширителя портов ввода/вывода и микросхема, реализующая физический уровень интерфейса CAN.

Вся необходима документация, ПО и примеры приложений предоставляются компанией

Отличительные особенности:

• полнофункциональная оценочная плата, предназначенная для изучения технологии MOST и разработки сетевых информационно-развлекательных систем для автомобилей:
  • установлен контроллер сетевого интерфейса OS81092:
    • поддерживаемая скорость передачи данных – 50 Мбит/с;
    • поддерживаемый физический уровень: UTP, подключение по неэкранированной витой паре;
    • интегрированные  интерфейсы: I²C, I2S, MediaLB;
    • встроенные функции управления сетью MOST;
    • 48-выводный корпус QFN;
  • оптимизированный драйвер физического уровеня UTP и разъемы для подключения витой пары;
  • установлен внешний Host контроллер – микроконтроллер PIC32MX795;
  • установлен вспомогательный контроллер ввода/вывода OS85650;
  • USB интерфейс для коммуникации с ПК на базе преобразователя USB-UART;
  • установлена микросхема драйвера физического уровня интерфейса CAN;
  • установлена микросхема 24-канального расширителя портов ввода/вывода;
  • аудио интерфейс (вход/выход) на базе стереофонического аудио кодека UDA1380;
  • порты USB, USB Host, UART;
  • управление периферией платы по интерфейсу I²C;
  • разъем для подключения плат расширения;
  • конфигурирование платы с помощью DIP переключателей;
  • установлен контроллер управления питанием MPM85000;
  • встроенные функции управления питанием, совместимые со стандартом MOST:
    • контроль активности сети;
    • генераторы сигнала сброса;
    • поддержка режима работы с пониженным энергопотреблением;
    • последовательный интерфейс для конфигурирования и контроля параметров;
  • установлены пользовательские кнопки и светодиоды;
  • интерфейс отладки;
• полная техническая и программная поддержка.

Основные параметры

Комплектация:

1. Оценочная плата OS81092 ePhy Evaluation Board (B20003)

Руководство пользователя и принципиальная схема оценочной платы OS81092 ePhy Evaluation Board
