Оценочный модуль Texas Instruments TPS23861EVM-612

ПроизводительTexas Instruments
МодельTPS23861EVM-612

TPS23861EVM-612 – полнофункциональный оценочный модуль, предназначенный для изучения контроллеров передачи электропитания через Ethernet (PoE) серии TPS23861 и разработки питающих устройств (PSE) в Ethernet сети.

Цены

6 предложений от 6 поставщиков
TPS23861 Quad IEEE 802.3at Power-Over-Ethernet PSE Controller Evaluation Module
ЧипСити
Россия
TPS23861EVM-612
Texas Instruments
26 324 ₽
AiPCBA
Весь мир
TPS23861EVM-612
Texas Instruments
28 461 ₽
Элитан
Россия
TPS23861EVM-612
Texas Instruments
35 037 ₽
Akcel
Весь мир
TPS23861EVM-612
Texas Instruments
по запросу
Сравнительное тестирование аккумуляторов EVE Energy и Samsung типоразмера 18650

Подробное описание

Оценочный модуль состоит из двух плат: материнская плата (TPS23861EVM-612) и дочерняя плата (TPS23861EVM-613), на которой установлено два контроллера TPS23861. Материнская плата представляет собой многопортовую базовую платформу интерфейсов для подключения дочерней платы, отладочной платы MSP-EXP430G2 и интерфейсного адаптера USB-TO-GPIO.

Высокопроизводительный 4-портовый контроллер и типовой проект позволяют значительно сократить время разработки и стоимость сетевых коммуникационных устройств c поддержкой технологии PoE, таких как коммутаторы IP телефонии, беспроводные базовые станции и сетевые видеорегистраторы.

Данная конфигурация материнской и дочерней платы поддерживает 4 порта 1000 Base-T Ethernet IEEE802.3at (30 Вт) и два нестандартных мощных порта 1000 Base-T Ethernet (60 Вт). Для питания оценочного модуля требуется один источник питания 44-57 В, встроенная схема регулятора напряжения 3.3 В обеспечивает питание цифровой части контроллеров. Возможна подача напряжения питания 3.3 В от порта USB, при этом силовая часть PoE контроллера имеет  гальваническую развязку с Host-частью.

Оценочный модуль по-умолчанию работает в автоматическом режиме и исключается использование какого-либо Host устройства для управления. Оба контроллера оценочного модуля управляются по шине I2C, по которой посредством материнской платы они могут подключаться к адаптеру USB-TO-GPIO или отладочной плате MSP-EXP430G2.

Отличительные особенности

  • полнофункциональный оценочный модуль, представляющий собой PoE питающее устройство:
    • установлено два PoE контроллера TPS23861:
      • 4-портовый контроллер питающего устройства (PSE), отвечающий требованиям спецификации IEEE 802.3at:
        • встроенные функции автоопределения, классификации;
        • поддержка автоматической подачи и отключения питания;
        • встроенный резистор-датчик 255 мОм;
      • расположение выводов контроллера позволяет использовать двухстороннюю печатную плату;
      • автоматический режим работы:
        • не требуется инициализация по шине I2C;
        • не требуется внешняя настройка;
      • полуавтоматический режим работы – настройка с помощью команд по шине I2C:
        • непрерывная иждентификация и классификация питаемых устройств;
        • входы для быстрого отключения портов;
      • управление и мониторинг параметров по шине I2C;
      • 28-выводной корпус TSSOP;
  • по-умолчанию используется автоматический режим работы, подразумевающий отсутствие Host-устройства управления;
  • четыре порта 1000Base-T Ethernet (30 Вт) IEEE802.3at, Type 2;
  • два нестандартных порта 1000Base-T Ethernet (60 Вт);
  • для питания оценочного модуля требуется один источник питания;
  • встроенная схема регулятора напряжения для питания цифровой части PoE контроллера;
  • интерфейс I2C для управления контроллерами;
  • специальные разъемы для подключения отладочной платы MSP-EXP430G2 или адаптера USB-TO-GPIO;
  • светодиоды состояния портов;
  • контрольные точки на платах для контроля параметров;
  • полная техническая поддержка.

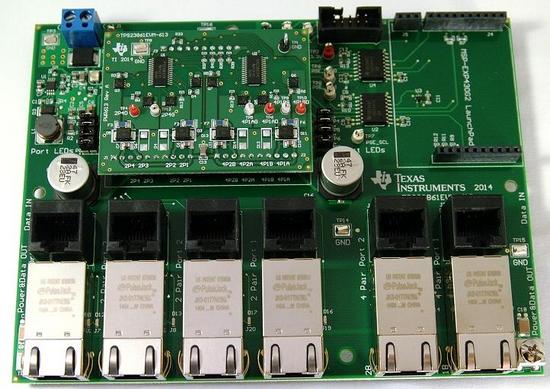

Оценочный модуль Texas Instruments TPS23861EVM-612

Основные параметры

Параметр Значение
Интерфейс подключения USB / I2C
Ядро базового элемента -
Базовый компонент TPS23861
Разрядность, бит -
Вспомогательный компонент LM5007
ISO7241CD
Целевое напряжение, В 3.3 / 44.0 – 57.0
Напряжение питания, В 44.0 – 57.0
Источник питания внешний / USB

Комплектация:

  1. Материнская плата TPS23861EVM-612
  2. Дочерняя плата TPS23861EVM-613

Руководство пользователя и принципиальная схема оценочного модуля

ti.com


Основные параметры набора или платы

ПараметрЗначение
Производитель базового компонентаTexas Instruments
Периферия платы
  • линии ввода/вывода
  • I2C
  • Ethernet
  • пользовательские светодиоды
  • управление питанием

Варианты написания:

TPS23861EVM612, TPS23861EVM 612

Перевод: Vadim по заказу РадиоЛоцман

На английском языке: Texas Instruments TPS23861EVM-612 Evaluation Module
