Подробное описание

Кроме того, оценочная плата может использоваться в качестве платформы разработки приложений для 16-разрядных микроконтроллеров с использованием существующих 100-выводных процессорных модулей (PIM), совместимых с отладочной платформой Explorer 16 (DM240001).

Прецизионные высокоинтегрированные приборы серии MCP3912 предназначены для применения в однофазных интеллектуальных счетчиках электроэнергии: они содержат четырехканальный 24-разрядный сигма-дельта АЦП и обеспечивают самую высокую в отрасли точность измерений. Это оптимальное количество каналов для однофазных счетчиков электроэнергии с мониторингом линии нейтрали (3 канала) или однофазных электросчетчиков для трехпроводной сети (4 канала). Микросхемы позволяют оптимизировать производительность приложений и упростить калибровку конечного продукта, что дополнительно снижает производственные затраты.

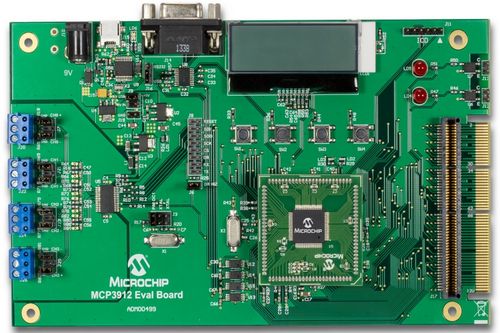

Высокая надежность аппаратного решения с отдельной аналоговой «землей», разделением аналоговой и цифровой части, раздельными схемами питания, раздельными слоями для линий питания на 4-слойной печатной плате обеспечивает минимальный уровень шумов при работе с АЦП MCP3912. На оценочной плате помимо микросхемы аналогового интерфейса MCP3912 установлены все необходимые внешние пассивные компоненты, а также дополнительная пользовательская периферия: двухстрочный ЖК индикатор, порт и драйвер RS-232, USB порт, пользовательские кнопки, перемычки для конфигурирования и разъемы подключения внешней периферии и плат расширения.

Управление АЦП, обработка и обмен данными по интерфейсу USB возложены на 16-разрядный микроконтроллер процессорного модуля, который устанавливается на оценочную плату. Микроконтроллер процессорного модуля PIC24FJ256GA110 поставляется с предустановленным демонстрационным приложением, которое работает совместно с программным приложением для ПКEnergy Management Utility и позволяет в полном объеме оценить характеристики аналогового интерфейса на микросхеме MCP3912.

Отличительные особенности:

• высоконадежная оценочная плата с разделением аналоговой и цифровой "земли" и раздельными схемами питания, 4-слойная печатная плата;
•  установлена микросхема MCP3912:
  • 4-канальный аналоговый интерфейс для однофазного электросчетчика;
  • интегрированы четыре 24-разрядных дельта-сигма АЦП с синхронным преобразованием:
  • отношение сигнала к шуму и искажениям 93.5 дБ;
  • полный коэффициент гармонических искажений -107дБ;
  • динамический диапазон без паразитных составляющих 112 дБ;
  • максимальная частота дискретизации 4 МГц;
  • типовая точность измерений активной мощности 0.1% в динамическом диапазоне 10000:1;
  • каждый канал АЦП снабжен усилителем с программируемым коэффициентом усиления;
  • возможность индивидуальной для каждого канала установки смещения и коррекции коэффициента усиления;
  • компенсация задержки по фазе с разрешением 1 мкс;
  • встроенный источник опорного напряжения 1.2 В с малым дрейфом;
  • встроенные функции защиты;
  • последовательный интерфейс SPI и простой двухпроводный интерфейс;
• установлены все необходимые пассивные компоненты аналоговой части;
• раздельные схемы регуляторов напряжения 3.3 В для аналоговой и цифровой части;
• разъем для подключения процессорного модуля в 100-выводном форм-факторе;
• в комплекте процессорный модуль с предустановленным демонтсрационным приложением;
• совместимость с платами расширения для отладочной платформы Explorer 16;
• разъем PICtail Plus для подключения плат расширения;
• пользовательская периферия: двухстрочный ЖК индикатор, кнопки, светодиоды, разъемы с сигналами коммуникационных интерфейсов;
• установлены микросхемы памяти для хранения данных АЦП;
• одновременное по 4-каналам аналого-цифровое преобразование при скосроти передачи данных до 57 тыс. выборок в секунду;
• полная программная поддержка:
• программное приложение для настройки АЦП и полной оценки характеристик системы, аналогового интерфейса и статистических анализов с графическим интерфейсом.

Основные параметры

Комплектация:

1. Оценочная плата ADM00499
2. Процессорный модуль PIM с микроконтроллером PIC24FJ256GA110
3. Кабель USB
4. Документация
