Стартовый набор Microchip dsPIC33EV 5V CAN-LIN Starter Kit (DM330018)

Цены

Купить DM330018 на РадиоЛоцман.Цены — от 8 594 до 704 999 ₽ 12 предложений от 12 поставщиков Набор разработчика, Development Board, CAN-LIN-SENT INTERFACE, A To mini-B USB, CAN, LIN and SENT, PKOB
ЭИК Россия	DM330018 Microchip	23 274 ₽	Купить
Элитан Россия	DM330018 Microchip	25 214 ₽	Купить
ТМ Электроникс Россия	DM330018 Microchip	27 335 ₽	Купить
Онлайн Компоненты Россия	DM330018 Microchip	32 141 ₽	Купить

Подробное описание

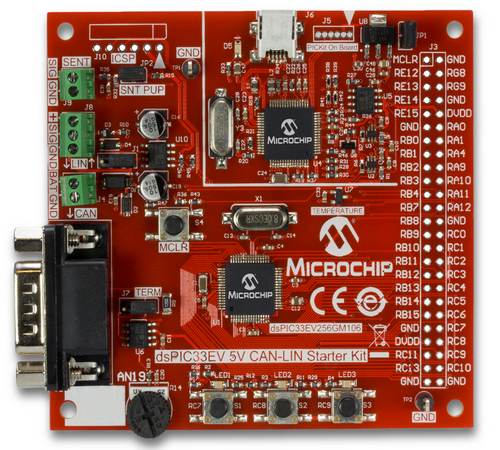

На отладочной плате стартового набора установлен контроллер dsPIC33EV256GM106 с предустановленным демонстрационным приложением.

Цифровые сигнальные контроллеры серии dsPIC33EV могут работать при напряжении питания 5 В, что иногда немаловажно для некоторых приложений, тем самым определяя более высокий уровень помехоустойчивости и надежности устройств, работающих в условиях с высоким уровнем электромагнитных помех. Кроме того, это первая серия DSC с интегрированным кодом обнаружения и коррекции ошибок Flash-памяти, что дополнительно повышает безопасность и надежность приложений. Для этих же целей в контроллеры встроены таймер безопасности (Deadman Timer, DMT), оконный сторожевой таймер (Windowed Watchdog Timer, WWDT), резервный системный осциллятор и алгоритм проверки контрольной суммы.

Отладочная плата содержит несколько портов последовательных интерфейсов (с соответствующими драйверами), которые очень часто применяются в автомобильных и индустриальных приложениях. Разработчику доступны порты CAN, LIN и SENT (интерфейс подключения автомобильных датчиков), а также специальный порт расширения для наращивания функционала. Для программирования и отладки приложений может использоваться встроенный отладчик-программатор PICkit On-Board (PKOB) с интерфейсом USB, а также внешние инструменты с интерфейсом внутрисхемного программирования ICSP.

Для симуляции аналоговых сенсоров на плате предусмотрен потенциометр, который подключен к АЦП цифрового сигнального контроллера. Из пользовательской периферии на плате установлены кнопки, датчик температуры, резистор-шунт для измерения тока потребления контроллера.

Отличительные особенности:

• стартовый набор для изучения цифровых сигнальных контроллеров серии dsPIC33EV;
• на отладочной плате установлены:
  • цифровой сигнальный контроллер dsPIC33EV256GM106:
    • 16-разярдное ядро dsPIC33E, производительность 70 MIPS;
    • 4-канальный контроллер DMA;
    • встроенная Flash-память 256 Кбайт, ОЗУ 16 Кбайт;
    • многоканальный конфигурируемый 12-разрядный АЦП с гибкими и независимыми источниками синхронизации;
    • 4 аналоговых компаратора с возможностью непосредственного подключения к АЦП;
    • специализированный компаратор и 7-разрядный ЦАП;
    • программируемый источник опорного напряжения;
    • встроенный модуль измерения времени заряда для реализации сенсорного интерфейса;
    • встроенный датчик температуры;
    • пять 16-разрядных и два 32-разрядных таймера-счетчика, отдельный специализированный таймер для синхронизации АЦП;
    • четыре модуля захвата/сравнения;
    • два модуля USART с поддержкой адресации и расширенным функционалом (6.25 Мбит/с) ;
    • два канала интерфейса SPI (15 Мбит/с);
    • один канал I2C;
    • два канала обмена данными по протоколу SENT для подключения автомобильных датчиков;
    • CAN интерфейс;
    • высокоскоростной 16-разрядный ШИМ (6 выходов ШИМ) с расширенным функционалом и гибкими настройками;
    • до 53 линий ввода/вывода общего назначения;
    • оконный сторожевой таймер;
    • резервный системный осциллятор;
    • система контроля тактовой частоты;
    • специализированный таймер безопасности;
  • порты последовательных интерфейсов с соответствующими драйверами:
    • CAN;
    • LIN
    • SENT;
  • встроенный программатор-отладчик с интерфейсом USB;
  • разъем интерфейса внутрисхемного программирования ICSP;
  • пользовательская периферия: кнопки, потенциометр, датчик температуры, светодиод статуса;
  • питание от USB порта, схема регулятора напряжения;
  • установлен резистор-шунт для измерения тока потребления контроллера;
  • разъем расширения;
• программная поддержка:
  • предустановленное демонстрационное приложение с исходным кодом.

Основные параметры

Комплектация:

1. Отладочная плата
2. Кабель USB

Руководство пользователя и принципиальная схема
