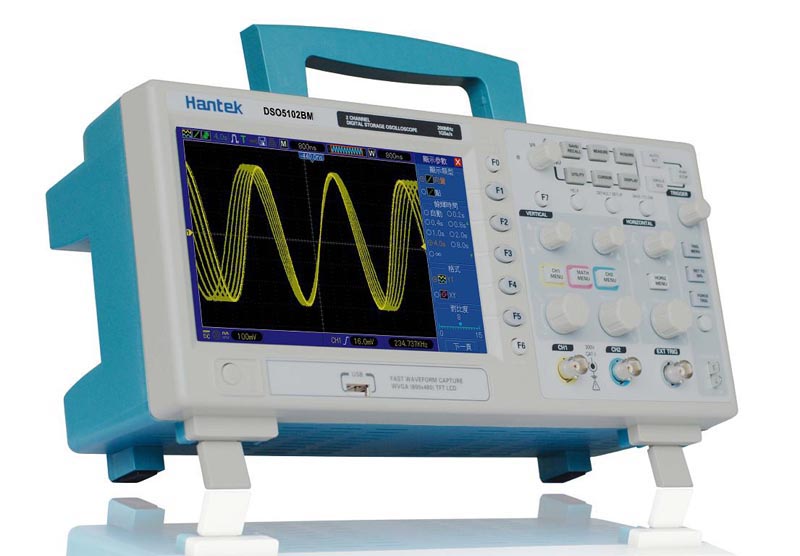

Осциллограф Hantek DSO5102BM
| Производитель | Hantek |
| Серия | DSO5000BM |
| Модель | DSO5102BM |
Основные особенности осциллографов серии DSO5000BM:
Подробное описание
- Полоса пропускания 200/100/60 МГц
- Частота дискретизации реалного времени 1 ГГц
- Большой цветной дисплей 7.0” WVGA (800×480)
- Длина записи до 2M
- USB host и device
- Автоматические измерения
- Четыре математических функции, включая БПФ
- ПО для анализа в реальном времени на ПК
Технические характеристики осциллографов серии DSO5000BM
|
Параметры
|
Значения
|
|||||
|
DSO5202BM
|
DSO5102BM
|
DSO5062BM
|
||||
|
Система сбора
информации |
Максимальная частота
дискретизации |
Реального времени
|
1 ГГц
|
|||
|
Эквивалентная
|
25 ГГц
|
|||||
|
Система
вертикального отклонения |
Вертикальное разрешение
|
8 бит
|
||||
|
Чувствительность
|
±2 В
|
2 мВ/дел … 200 мВ/дел
|
||||
|
±50 В
|
200 мВ/дел …5 мВ/дел
|
|||||
|
Полоса пропускания
|
200 МГц
|
100 МГц
|
60 МГц
|
|||
|
Время нарастания на входе BNC (типовое)
|
1.8 нс
|
3.5 нс
|
5.8 нс
|
|||
|
Математическая обработка
|
+, -, ×, /, FFT
|
|||||
|
Нижняя граница АЧХ по входу BNC (–3 дБ)
|
≤10 Гц
|
|||||
|
Точность усиления по DC
для диапазонов |
10 мВ/дел…5 В/дел
|
±3%
|
||||
|
2 мВ/дел…5 мВ/дел
|
±4%
|
|||||
|
Входы
|
Связь по входу
|
Открытый, закрытый, «земля»
|
||||
|
Входной импеданс
|
Сопротивление
|
1 МОм ± 2%
|
||||
|
Емкость
|
20 пФ ± 3 пФ
|
|||||
|
Максимальное входное
напряжение |
CAT I и CAT II
|
300 В с.к.з.
(10×) |
||||
|
CAT III
|
150 В с.к.з. (1×)
|
|||||
|
Система
горизонтального отклонения |
Максимальная частота
дискретизации |
1 канал
|
1 ГГц
|
|||
|
2 канала
|
0.5 ГГц
|
|||||
|
Интерполяция
|
(sin x)/x
|
|||||
|
Длина записи
|
2 M
|
|||||
|
Коэффициент развертки
|
2 нс/дел…
…40 с/дел |
4 нс/дел…
…40 с/дел |
||||
|
Точность установки
коэффициента развертки |
±50 ppm
|
|||||
|
Система
синхронизации |
Виды синхронизации
|
По фронту, по длительности, попеременная,
ТВ сигналом |
||||
|
Источники синхронизации
|
CH1, CH2, EXT, EXT/5, сеть
|
|||||
|
Чувствительность
при синхронизации по фронту |
CH1,
CH2 |
DC…10 МГц
|
1 дел
|
|||
|
10 МГц…100 МГц
|
1.5 дел
|
|||||
|
От 100 МГц
|
2 дел
|
|||||
|
EXT
|
DC…100 МГц
|
200 мВ
|
||||
|
100 МГц…200 МГц
|
350 мВ
|
|||||
|
EXT/5
|
DC…100 МГц
|
1 В
|
||||
|
100 МГц…200 МГц
|
1.75 В
|
|||||
|
Измерения
|
Курсорные измерения
|
ΔV, ΔT, 1/ΔT
|
||||
|
Автоматические измерения
|
Напряжение пик-пик, минимум, максимум,
среднее, с.к.з., частота, период, время нарастания, время спада, длительность+, длительность– и др. |
|||||
|
Дисплей
|
Тип
|
TFT 7" 64K цветов
|
||||
|
Разрешение
|
800 × 480 пикс.
|
|||||
|
Питание
|
Источник питания
|
100-120 В AC (±10%), 45 … 440 Гц, CAT II
120-240 В AC (±10%), 45 … 66 Гц, CAT II |
||||
|
Потребляемая мощность
|
Менее 30 Вт
|
|||||
|
Предохранитель
|
Плавкий, 2 А/250 В
|
|||||
|
Условия
эксплуатации |
Температура
|
Эксплуатации
|
0 °C … +50 °C
|
|||
|
Хранения
|
–40 °C … +71 °C
|
|||||
|
Способ охлаждения
|
Конвекция
|
|||||
|
Относительная
влажность |
+40 °C и ниже
|
Не более 90%
|
||||
|
+41 °C … +50°C
|
Не более 60%
|
|||||
|
Механические
характеристики |
Размеры (Д × Ш × В)
|
385 × 200 × 245 мм
|
||||
|
Вес
|
С упаковкой
|
3.5 кг
|
||||
|
Без упаковки
|
2.08 кг
|
|||||
Основные параметры осциллографа
| Параметр | Значение |
|---|---|
| Тип | цифровой |
| Исполнение | настольный |
| Число каналов | 2 |
| Полоса пропускания, МГц | 100 |
