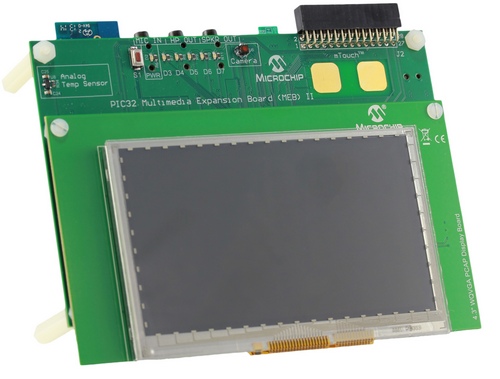

Мультимедиа плата расширения Microchip Multimedia Expansion Board II (DM320005-2)
Производитель | Microchip |
Модель | DM32005-2 |
Multimedia Expansion Board II (DM320005-2) – высокоинтегрированная и компактная плата расширения для разработки пользовательских интерфейсов и мультимедиа приложений на 32-разрядных микроконтроллерах семейства PIC32MZ.
Цены
Подробное описание
Плата расширения совместима со всеми стартовыми наборами для микроконтроллеров PIC32MZ:
- PIC32MZ EC Starter Kit with Crypto Engine (DM320006-C);
- PIC32MZ EC Starter Kit (DM320006);
- PIC32MZ Embedded Connectivity with FPU (EF) Starter Kit (DM320007);
- PIC32MZ Embedded connectivity with Floating Point Unit and Crypto Starter Kit (DM320007-C).
На отладочной плате установлены: модуль 4.3'' QVGA дисплея с сенсорным экраном, 24-битный стерео аудио кодек, VGA камера, модуль беспроводной передачи данных Wi-Fi 802.11 b/g, приемопередатчик Bluetooth HCI, датчик температуры, слот для карты памяти microSD, внешняя память SRAM и аналоговый акселерометр.
В качестве дополнительных органов управления могут использоваться сенсорные кнопки (mTouch). Для расширения функционала предусмотрен разъем PICtail.
Отличительные особенности:
- плата расширения для разработки мультимедиа приложений на микроконтроллерах семейства PIC32MZ;
- высокоинтегрированное, компактное и достаточно гибкое модульное решение;
- модуль 4.3'' QVGA дисплея с сенсорным экраном и драйвером подсветки:
- драйвер сенсорного экрана MTCH6301;
- интерфейс для подключения анализатора последовательных протоколов PICkit Serial Analyzer;
- основная плата:
- сенсорные кнопки по технологии mTouch;
- VGA камера;
- пользовательские кнопки, светодиоды;
- разъем расширения PICtail;
- аналоговый датчик температуры;
- аналоговый акселерометр;
- схема обеспечения питания;
- разъем для подключения отладочной платы стартового набора;
- модуль беспроводной передачи данных Wi-Fi;
- приемопередатчик Bluetooth HCI;
- внешняя память SRAM;
- слот для карты памяти microSD;
- 24-битный стерео аудио кодек;
- разъем для подключения внешнего отладчика;
- питание платы расширения от внешнего источника;
- полная программная поддержка в среде MPLAB Harmony.
Основные параметры
Параметр
|
Значение
|
Интерфейс подключения
|
PIC32MZ Starter Kit
|
Ядро базового компонента
|
PIC32MZ (MIPS M-Class)
|
Разрядность, бит
|
32
|
Базовый компонент
|
PIC32MZ
|
Вспомогательный
компонент |
TC1071
AK4953A MCP1700T BTM805CLB2B MRF24WG0MA ADXL325 MCP9700T MCP1650S MTCH6301 |
Целевое напряжение, В
|
3.3 / 1.8
|
Напряжение питания, В
|
3.3 / 1.8 / 9.0 – 15.0
|
Источник питания
|
внешний / отладочная плата
|
Комплектация:
- Мультимедиа плата расширения DM320005-2 (основная плата)
- Модуль QVGA дисплея (дочерняя плата)
- Информационный листок
Руководство пользователя и принципиальная схема
Основные параметры набора или платы
Параметр | Значение |
---|---|
Производитель базового компонента | Microchip |
Ядро | PIC32MZ |
Разрядность, бит | 32 |
Поддерживаемые семейства | PIC32MZ |
Периферия платы |
|
