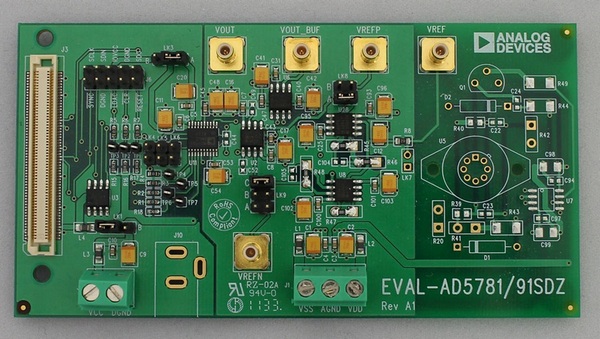

Оценочная плата Analog Devices EVAL-AD5791

Цены

Купить EVAL-AD5791 на РадиоЛоцман.Цены — от 1 925 до 38 425 ₽ 13 предложений от 13 поставщиков Набор разработчика, ANALOG DEVICES EVAL-AD5791SDZ Evaluation Module, Digital to Analog Converter, 20Bit, AD5791
T-electron Россия и страны СНГ	EVAL-AD5791SDZ Analog Devices	15 321 ₽	Купить
Компонентс Ру Россия	EVAL-AD5791SDZ Analog Devices	33 160 ₽	Купить
Augswan Весь мир	EVAL-AD5791SDZ Analog Devices	по запросу	Купить
Кремний Россия и страны СНГ	EVAL-AD5791SDZ Analog Devices	по запросу	Купить

Подробное описание

Плата предназначена для оценки всех параметров и возможностей ЦАП и предоставляет доступ ко всем выводам микросхемы посредством установленных разъемов.

AD5791 - это одноканальный 20-разрядный ЦАП с небуферизированным выходом напряжения, который питается от двуполярного источника с напряжением до 33 В. AD5791 работает с положительным входным опорным напряжением в диапазоне от 5 В до VDD - 2.5 В и отрицательным входным опорным напряжением в диапазоне от VSS + 2.5 В до 0 В. AD5791 обладает относительной точностью ±1 LSB (максимум) и гарантированно обеспечивает монотонность с дифференциальной нелинейностью ±1 LSB (максимум). Для управления ЦАП используется трехпроводной последовательный интерфейс, который работает с частотой тактового сигнала до 35 МГц и совместим со стандартными интерфейсами SPI, QSPI и MICROWIRE, а также интерфейсами цифровых сигнальных процессоров.

Управление платой может осуществляться непосрественно с Host-контроллера или посредством платформы системной разработки (SDP), которая подключается в специализированный разъем на оценочной плате. Плата SDP приобретается отдельно и позволяет получить доступ к ЦАП по USB интерфейсу с ПК.

Основные параметры и режимы работы платы выбираются с помощью перемычек. Для питания цифровой части может использоваться напряжение от USB интерфейса, для питания аналоговой части – потребуются внешние источники.

Отличительные особенности:

• полнофункциональная оценочная плата и типовой проект;
• установлена микросхема ЦАП AD5791:
  • 20-разрядный ЦАП с выходом напряжения;
  • широкий диапазон напряжения питания ±16.5 В;
  • диапазон рабочей температуры -55°C - +125°С;
  • интегральная нелинейность 1 ppm;
  • относительная точность ±1 LSB;
  • температурный дрейф менее 0.05 ppm/°C;
  • интерфейс управления:
  • цифровой интерфейс с триггерами Шмитта, работающий на частоте до 35 МГц;
  • совместимость с SPI, QSPI и MICROWIRE;
  • 20-выводный корпус TSSOP;
• настройка основных параметров и режимов с помощью перемычек;
• интегрированные схемы источников опорного напряжения;
• схема буферизации выхода ЦАП;
• доступ ко всем выводам ЦАП посредством разъемов;
• два способа управления платой:
  • непосредственно с Host-контроллера;
  • посредством платформы системной разработки через интерфейс USB с ПК;
• полная техническая и программная поддержка:
  • типовые решения, документация, дополнительные ресурсы;
  • программное обеспечение с графическим интерфейсом для конфигурирования ЦАП;
• основные области приминения:
• медицинское оборудование;
• измерительные приборы, оборудование для тестирования;
• системы промышленного контроля и управления;
• научно-измерительные и аэрокосмические приборы.

Основные параметры

Комплектация:

1. Оценочная плата
2. Диск с ПО и документацией

Руководство пользователя и принципиальная схема

Основные параметры набора или платы

Варианты написания:

EVALAD5791, EVAL AD5791
