Стартовый набор STMicroelectronics P-NUCLEO-IHM001

Цены

Купить P-NUCLEO-IHM001 на РадиоЛоцман.Цены — от 1 070 до 9 751 ₽ 14 предложений от 12 поставщиков Макетная плата, микроконтроллер STM32F302R8, драйвер двигателя L6230, управление 3-фазного DC
T-electron Россия и страны СНГ	P-NUCLEO-IHM001 STMicroelectronics	3 184 ₽	Купить
Элитан Россия	P-NUCLEO-IHM001 STMicroelectronics	6 872 ₽	Купить
ЧипСити Россия	P-NUCLEO-IHM001 STMicroelectronics	9 751 ₽	Купить
AllElco Electronics Весь мир	P-NUCLEO-IHM001 STMicroelectronics	по запросу	Купить

Подробное описание

Завершенное модульное решение, состоящее из отладочной платы NUCLEO-F302R8 и платы драйвера электродвигателя X-NUCLEO-IHM07M1, позволит не только подключить и запустить бесщёточный электродвигатель постоянного тока, но и реализовать основные функции управления. После подключения плат и электродвигателя система готова к использованию с применением примеров алгоритмов трапециидального (6-step) или синусоидального (FOC, Field-Oriented-Control, векторное) управления, которые предустановленны в демонстрационном приложении микроконтроллера.

Отладочная плата NUCLEO-F302R8 выполнена на микроконтроллере STM32F302R8T6 и представляет собой гибкую платформу, позволяющую разработчикам реализовать собственные идеи и в кратчайшие сроки сделать прототип будущего изделия. Для расширения функциональных возможностей плата NUCLEO-F302R8 поддерживает подключение модулей, совместимых с Arduino и ST Morpho. Для отладки приложений не требуется подключение внешнего программатора-отладчика, плата содержит встроенный эмулятор ST-LINK/V2.

X-NUCLEO-IHM07M1 - это плата расширения на микросхеме L6230 для подключения трехфазного электродвигателя бесщеточного электродвигателя. Надежное и простое в использовании решение с интерфейсом ST Morpho поддерживает масштабирование системы и подключение дополнительных плат расширения. Микросхема драйвера электродвигателя выполнена по технологии DMOS, имеет встроенную защиту от перегрузки и перегрева и оптимизирована для трапециидального и векторного алгоритма управления.

Для разработки приложений управления электродвигателями компания предлагает исчерпывающий набор ПО, утилит и библиотек. Для всех демонстрационных приложений и примеров доступны исходные коды.

Отличительные особенности:

• полнофункциональный стартовый набор для изучения алгоритмов управления бесщеточными трехфазными электродвигателями постоянного тока;
• отладочная плата NUCLEO-F302R8:
  • установлен микроконтроллер STM32F302R8T6;
  • совместимость с платами расширения Arduino Uno Revision 3 и STMicroelectronics Morpho;
  • встроенный программатор-отладчик ST-LINK/V2;
  • возможность использования платы в качестве программатора ST-LINK/V2;
  • гибкая система подачи внешнего питания;
  • пользовательские светодиоды, кнопки, кнопка сброса;
  • поддержка через USB виртуального COM-порта, внешнего накопителя и отладочного порта;
  • поддержка сред разработки IAR, KEIL и IDE, основанных на GCC;
• плата расширения X-NUCLEO-IHM07M1:
  • драйвер трехфазного бесщеточного электродвигателя – микросхема L6230;
  • подходит для BLDC/PMSM электродвигателей;
  • пиковый выходной ток 2.8 А;
  • встроенные схемы защиты от перегрузки и перегрева;
  • полная совместимость с трапециидальным и векторным алгоритмами управления;
  • поддержка режимов сенсорного и безсенсорного управления;
  • конфигурируемая схема шунтирующих резисторов для контроля тока электродвигателя;
  • разъем для подключения датчика Холла/энкодера;
  • установлен потенциометр для регулировки скорости вращения;
  • разъем подключения ST Morpho;
  • диапазон напряжения питания 8 В – 48 В;
• программная поддержка:
  • утилита MC WORKBENCH;
  • ПО STM32Cube;
  • обновленные библиотеки функций управления и конфигурирования;
  • примеры и демо-приложения с исходным кодами.

Основные параметры

Комплектация:

1. Отладочная плата

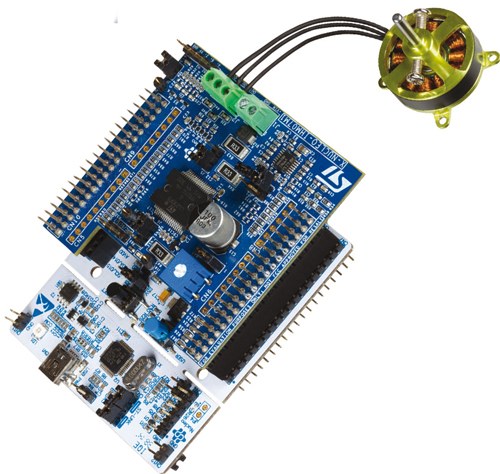

2. Плата расширения X-NUCLEO-IHM07M1
3. Бесщеточный трехфазный PMSM электродвигатель (12 В)

Руководство пользователя и принципиальная схема

Основные параметры набора или платы

Варианты написания:

PNUCLEOIHM001, P NUCLEO IHM001
