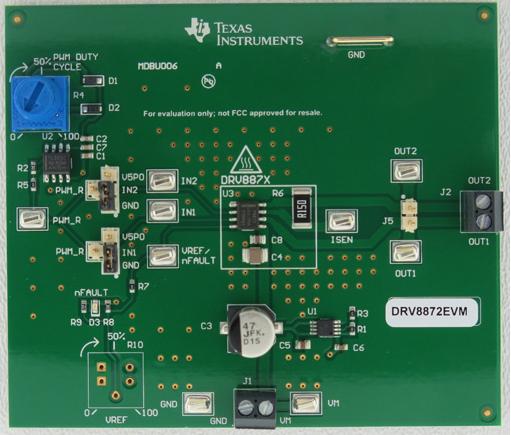

Оценочный модуль Texas Instruments DRV8872EVM

Цены

Купить DRV8872EVM на РадиоЛоцман.Цены — от 5 716 до 13 410 ₽ 8 предложений от 8 поставщиков DRV8872 Motion Motor Control 5VDC Output Evaluation Board
T-electron Россия и страны СНГ	DRV8872EVM Texas Instruments	5 716 ₽	Купить
AiPCBA Весь мир	DRV8872EVM Texas Instruments	5 942 ₽	Купить
Augswan Весь мир	DRV8872EVM Texas Instruments	по запросу	Купить
Acme Chip Весь мир	DRV8872EVM Texas Instruments	по запросу	Купить

Подробное описание

Отличительной особенностью микросхемы DRV8872, которая выполнена в миниатюрном 8-выводном корпусе, является интегрированная схема контроля тока, подсистема мониторинга неисправностей и силовые FET ключи (полумостовая схема).

Встроенные схемы защиты, широкий диапазон рабочего напряжения, возможность установки порогового значения тока и миниатюрный корпус позволяют применять микросхему в таком оборудовании как многофункциональные принтеры, бытовая электроника и промышленные приборы.

Дополнительно на модулях установлен LDO регулятор напряжения 5 В TPS7A16, интегральный таймер TLC555, работающий в режиме ШИМ, разъемы для подключения питания и нагрузки, а также потенциометры для регулировки коэффициента заполнения ШИМ и установки порогового значения тока.

Отличительные особенности:

• оценочный модуль на микросхеме DRV8872:
  • полумостовой драйвер электродвигателя:
    • возможность управления одним коллекторным электродвигателем постоянного тока или одной обмоткой шагового двигателя;
  • логические входы для управления полумостовой схемой, возможность управления ШИМ сигналом;
  • пиковый ток на нагрузке 3.6 А;
  • типовое сопротивление открытого канала Rds(on) 565 мОм;
  • встроенная схема контроля тока;
  • работа с внешним резистором - датчиком тока;
  • режим пониженного энергопотребления;
  • рабочее напряжение: 6.5 В – 45 В;
  • встроенные защитные функции:
    • подсистема мониторинга и индикации неисправности;
    • блокировка при недостаточном напряжении питания;
    • отключение при перегрузке по току;
    • отключение при перегреве;
    • автоматическое перезапуск после отказа.
• схема питания на микросхеме TPS7A16;
• схема ШИМ генератора на интегральном таймере TLC555;
• контрольные точки для измерений и контроля параметров;
• потенциометр для регулировки коэффициента заполнения ШИМ;
• выбор режима работы с помощью перемычек;
• разъемы для подключения внешнего питания и нагрузки.

Основные параметры

Комплектация:

1. Оценочный модуль DRV8872EVM

Принципиальная схема оценочного модуля

Основные параметры набора или платы
