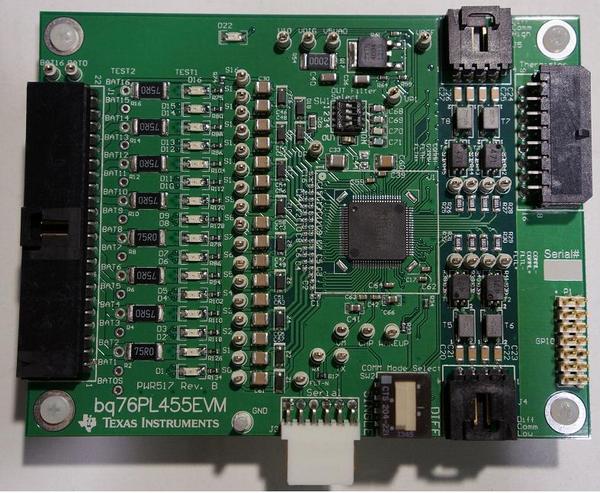

Оценочный модуль Texas Instruments BQ76PL455EVM

Цены

Купить BQ76PL455EVM на РадиоЛоцман.Цены — от 3.18 до 3 097 371 ₽ 12 предложений от 9 поставщиков Evaluation Board, BQ76PL455A 16 Cell Battery Monitor, Passive Cell Balancing
LIXINC Electronics Весь мир	BQ76PL455EVM Texas Instruments	от 3.18 ₽	Купить
Зенер Россия и страны ТС	BQ76PL455EVM Texas Instruments	49 015 ₽	Купить
ЭИК Россия	BQ76PL455EVM Texas Instruments	154 902 ₽	Купить
Acme Chip Весь мир	BQ76PL455EVM Texas Instruments	по запросу	Купить

Подробное описание

Микросхема это первое в отрасли интегральное решение контроля состояния и защиты для 16 Li-Ion элементов. Она обеспечивает высокую точность измерения напряжения элемента и может применяться для больших аккумуляторных батарей с количеством составляющих Li-Ion элементов до 256. Представленный прибор предназначен для реализации интеллектуального управления аккумулятором электромобиля и автомобиля с гибридным приводом, а также может использоваться в интеллектуальных  электросетях (Smart Grid) в подсистемах накопления энергии.

Оценочный модуль представляет собой завершенное решение для контроля и пассивной балансировки 6 – 16 Li-Ion элементов. Помимо 16 измерительных каналов для подключения Li-Ion элементов, на модуле установлены разъемы для подключения до 8 аналоговых датчиков температуры или иных аналоговых сенсоров, а также разъем с сигналами цифровых линий ввода/вывода общего назначения (6 каналов), что позволит реализовать дополнительные функции и интеллектуальное управление элементами аккумуляторной батареи.

Микросхема и коммуникационный протокол bq76PL455A-Q1 поддерживает каскадирование, поэтому возможно последовательное соединение нескольких модулей (до 6) по витой паре. Для управления, программирования и контроля параметров в реальном времени (установка величины напряжения каждого элемента, мониторинг напряжения элементов и аналоговых каналов, контроль узла балансировки элементов) используется утилита с графическим пользовательским интерфейсом и интерфейсный кабель (USB-UART).

Отличительные особенности:

• полнофункциональный оценочный модуль для разработки систем управления зарядом Li-Ion элементов аккумулятора;
• установлена микросхема bq76PL455A-Q1:
  • контроль и балансировка от 6 до 16 Li-Ion элементов;
  • высокая точность измерения напряжения:
    • встроенный высокоскоростной 14-разрядный АЦП с внутренним прецизионным источником опорного напряжения;
    • время полного цикла измерений (16 каналов) 2.4 мс;
  • интегрированная схема защиты по напряжению с раздельными источниками опорного напряжения для компараторов; программируемый параметр – напряжение одного элемента;
  • интегрированные схемы тепловой защиты;
  • коммуникационный интерфейс:
    • изолированный дифференциальный UART;
    • скорость передачи данных до 1 Мбит/с;
    • возможность последовательного включения 16 микросхем по витой паре;
    • высокая надежность и возможность «горячего» подключения;
    • тестирование на инжекцию объемного тока;
  • поддержка технологии активной и пассивной балансировки элементов;
• разъемы для подключения Li-Ion элементов;
• 8 дополнительных входов для подключения аналоговых датчиков температуры или иных сенсоров с выходом по напряжению в диапазоне 0 – 5 В;
• 6 дополнительных цифровых портов ввода/вывода общего назначения для реализации дополнительных программируемых фунций;
• изолированный коммуникационный интерфейс, возможность последовательного соединения до 6 модулей, возможность «горячего» подключения;
• широкий диапазон напряжения питания: 16 В – 79.2 В;
• интегрирована схема пассивной балансировки, ток балансировки 56 мА при напряжении элемента 4.2 В;
• контрольные точки для проведения измерений и тестирования;
• выбор режимов работы с помощью DIP-переключателей;
• полная программная и техническая поддержка:
• утилита с графическим интерфейсом для конфигурирования и контроля параметров в реальном времени;
• документация и справочная информация по технологиям активной и пассивной балансировки.

Основные параметры

Комплектация:

1. Оценочный модуль BQ76PL455EVM

Руководство пользователя и принципиальная схема оценочного модуля

Основные параметры набора или платы
