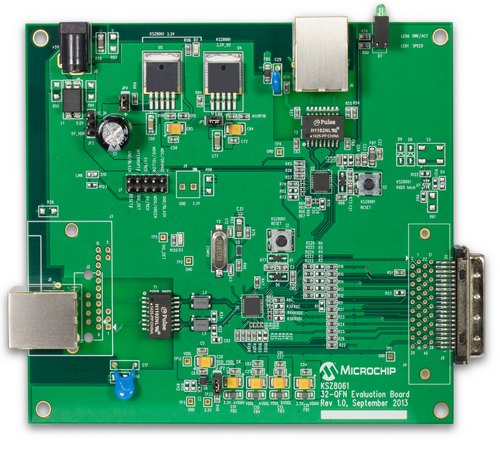

Оценочная плата Microchip KSZ8061MNX-EVAL

ПроизводительMicrochip
МодельKSZ8061MNX-EVAL

KSZ8061MNX-EVAL – полнофункциональная оценочная плата, выполненная на микросхеме приемопередатчика физического уровня (PHY) Ethernet 10BASE-T/100BASE-TX KSZ8061.

Цены

T-electron
Россия и страны СНГ
KSZ8061MNX-EVAL
Microchip
12 059 ₽

Подробное описание

Плата предоставляет все необходимые ресурсы для функционального тестирования и оценки производительности приемопередатчика. Кроме того плата имеет второй интерфейс Ethernet на микросхеме стандартного приемопередатчика KSZ8081.

Отличительной особенностью микросхемы KSZ8061 является возможность передачи данных по недорогим кабелям с неэкранированными витыми парами (UTP) в оборудовании, эксплуатируемом в автомобильном и промышленном диапазонах температур. Поддержка технологии Quiet-WIRE, позволяет улучшить характеристики ЭМС за счет снижения излучений линии и высокой помехозащищенности приемника. Системную надежность повышает использование проверенной практикой методики кабельной диагностики LinkMD+ в сочетании с встроенным индикатором качества сигнала, обеспечивающими динамический контроль граничных режимов для сохранения допустимого уровня ошибок.

Оценочная плата содержит схему обеспечения питания, Ethernet порты и интерфейсы с поддержкой MII/RMII, разъем интерфейса управления MDC/MDIO.

Отличительные особенности:

  • полнофункциональная оценочная плата;
  • установлена микросхема KSZ8061:
    • приемопередатчик физического уровня Ethernet 10BASE-T/100BASE;
    • поддержка технологии Quiet-WIRE, программируемый фильтр ЭМС;
    • поддержка технологии оценки качества принимаемого сигнала LinkMD+;
    • быстрый выход на рабочий режим и подключение;
    • интерфейс MII/RMII с поддержкой MDC/MDIO;
    • встроенные терминальные резисторы для дифференциальных пар;
    • режим ультранизкого энергопотребления с пробуждением по обнаружении сигнала на линии;
    • встроенные режимы диагностики;
    • программируемый выход прерывания;
  • установлен второй стандартный приемопередатчик физического уровня Ethernet KSZ8081 для проверки полнодуплексного обмена данными через KSZ8061;
  • установлен разъем RJ-45 для интерфейса на KSZ8081;
  • схема регулятора напряжения для питания приемопередатчиков и периферии;
  • схема тактирования;
  • установлены все необходимые пассивные компоненты для всех интерфейсов;
  • 10-выводный разъем интерфейса MDC/MDIO;
  • кнопка сброса;
  • разъем MII;
  • разъем линейного входа с тремя режимами работы.

Оценочная плата Microchip KSZ8061MNX-EVAL

Основные параметры

Параметр Значение
Интерфейс подключения Ethernet
Ядро базового элемента -
Базовый компонент KSZ8061
Разрядность, бит -
Вспомогательный компонент KSZ8081
MIC29302
MIC5305
Целевое напряжение, В 1.2/3.3/5.0
Напряжение питания, В 5.0
Источник питания внешний

Комплектация:

  1. Оценочная плата KSZ8061MNX-EVAL
  2. Набор кабелей

Принципиальная схема оценочной платы

Основные параметры набора или платы

ПараметрЗначение
Производитель базового компонентаMicrochip
Периферия платы
  • линии ввода/вывода
  • Ethernet
  • пользовательские кнопки
  • пользовательские светодиоды

Варианты написания:

KSZ8061MNXEVAL, KSZ8061MNX EVAL

Перевод: Vadim по заказу РадиоЛоцман

На английском языке: Evaluation Board Microchip KSZ8061MNX-EVAL
