Типовой проект Maxim MAXREFDES143

ПроизводительMaxim
МодельMAXREFDES143

MAXREFDES143 - типовой проект предназначен для разработки промышленных приложений Интернета вещей (IoT) и представляет собой завершенное аппаратно-программное решение для защиты промышленных узлов удаленных сенсоров посредством надежных механизмов аутентификации и реализации логгирования данных и оповещений на веб-сервере.

Цены

MAXIM INTEGRATED PRODUCTS - MAXREFDES143# - Эталонная плата, встроенная безопасность в IoT
Элитан
Россия
MAXREFDES143
Maxim
8 198 ₽
MAXREFDES143#
Maxim
9 332 ₽
MAXREFDES143#
Maxim
по запросу
Зенер
Россия и страны ТС
MAXREFDES143#
Maxim
по запросу
Вебинар «Новинки и решения Traco для промышленных и отраслевых приложений» (28.10.2021)

Подробное описание

Типовой проект и предустановленное демонстрационное приложение эмулируют промышленную систему контроля состояния фильтра (на основе датчика освещенности).

Аппаратная часть включает в себя защищенный периферийный модуль с датчиком температуры и освещенности и плату расширения, представляющей собой узел контроллера одного или нескольких удаленных датчиков. Иерархия проекта подразумевает, что каждый узел контроллера передает данные с датчиков на веб-сервер, который ведет централизованный журнал данных и отправляет уведомления при необходимости.

Плата расширения содержит Wi-Fi модуль ESP8266, сопроцессор SHA-256 шифрования DS2465, интерфейсы 1-Wire и I2C, ЖК индикатор, светодиоды, кнопки, а также необходимый функционал для оповещения пользователя и регистрации событий. Узел сенсора содержит микросхему безопасной аутентификации клиента 1-Wire DS28E15, датчик освещенности MAX44009 и датчик температуры DS7505.

Плата расширения оснащена стандартным разъемом расширения для непосредственного подключения к отлаочной платформе MAX32600MBED. Функционал и упрощенная структура проекта определяет возможность быстрой интеграции функций защиты в любую IoT сеть с топологией «звезда».

Отличительные особенности:

  • типовой проект интеграции функций защиты в IoT сети и проекты;
  • реализация промышленного устройства контроля состояния фильтра (эмуляция посредством датчика освещенности);
  • плата расширения:
    • сопроцессор шифрования SHA-256 снижает вычислительную нагрузку;
    • защищенное хранилище ключа авторизации;
    • установлен Wi-Fi модуль ESP8266;
    • обмен данными с сервером по Wi-Fi интерфейсу;
    • обмен данными с удаленным узлом сенсоров по интерфейсу 1-Wire и I2C;
    • пользовательский интерфейс: установлен символьный ЖК индикатор, кнопки, светодиодные индикаторы;
  • плата сенсоров (узел сенсоров):
    • микросхема безопасной аутентификации клиента 1-Wire DS28E15;
    • датчик освещенности MAX44009;
    • датчик температуры DS7505;
    • разъем для подключения к плате расширения;
  • простота использования: бесплатно предоставляется оценочная версия веб-сервера для сбора и хранения данных;
  • Arduino-совместимый форм-фактор;
  • Pmod-совметимый интерфейс подключения сенсорного узла;
  • возможность подключения к отладочной платформе MAX32600MBED или любой другой отладочной плате с Arduino-совместимым форм-фактором;
  • предустановленно демонстрационное приложение.

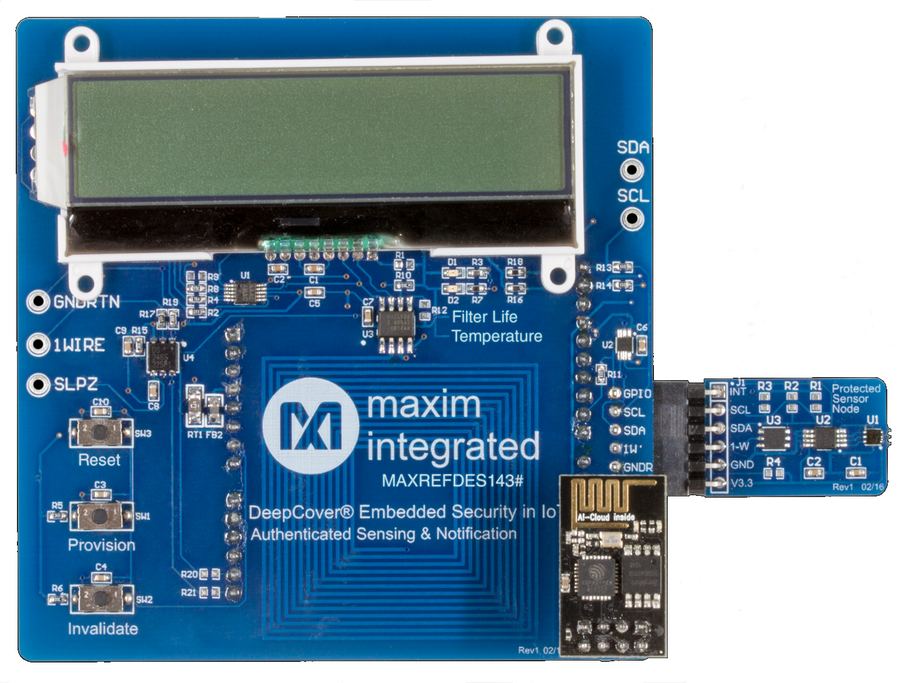

Типовой проект Maxim MAXREFDES143

Основные параметры

Параметр Значение
Интерфейс подключения Wi-Fi
Ядро базового элемента -
Базовый компонент DS2465
DS28E15
Разрядность, бит -
Вспомогательный
компонент
ESP8266
MAX44009
DS7505
MAX7306AUB
MAX13204
MAX66242
Целевое напряжение, В 3.3
Напряжение питания, В 3.3
Источник питания внешний

Комплектация:

  1. Плата расширения с Wi-Fi модулем
  2. Модуль защищенного узла датчиков (датчик температуры и освещенности)

Принципиальная схема типового проекта MAXREFDES143

Основные параметры набора или платы

ПараметрЗначение
Производитель базового компонентаMaxim
Периферия платы
  • линии ввода/вывода
  • I2C
  • 1-Wire
  • LCD
  • датчик освещенности
  • Wi-Fi модуль
  • температурный датчик
  • пользовательские кнопки
  • пользовательские светодиоды
  • плата расширения

Перевод: Vadim по заказу РадиоЛоцман

На английском языке: Reference Design Maxim MAXREFDES143
